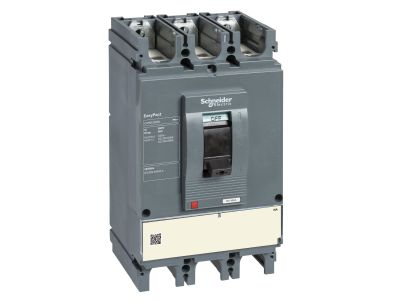

Rozłącznik EasyPact CVS400NA, 400A, 3P, Compact CVS | LV540400 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik EasyPact CVS400NA o numerze katalogowym LV540400 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii elektrycznej. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 400 A, co pozwala na efektywne zarządzanie obciążeniami w sieciach prądu przemiennego (AC) o częstotliwości 50/60 Hz. Jako aparat 3-biegunowy, idealnie wpisuje się w potrzeby nowoczesnych rozdzielnic przemysłowych.

• Wysoka wydajność prądowa: Prąd znamionowy 400 A w kategoriach użytkowania AC-22A oraz AC-23A gwarantuje niezawodność przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.
• Zdolność załączalna zwarciowa: Parametr Icm na poziomie 105 kA (przy współpracy z wyłącznikiem zabezpieczającym) świadczy o ogromnej wytrzymałości aparatu na ekstremalne warunki awaryjne.
• Funkcja izolacyjna: Pełna zgodność z funkcją izolacyjną zapewnia bezpieczną przerwę w obwodzie, co jest kluczowe podczas prac serwisowych.
• Kompaktowa budowa: Przynależność do gamy EasyPact CVS400...630 pozwala na optymalizację miejsca wewnątrz szaf sterowniczych i rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik spełnia wymagania normy EN 60947-3 oraz IEC 60947-3, które definiują parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że aparat gwarantuje skuteczną izolację elektryczną oraz wytrzymałość mechaniczną wymaganą w sektorze elektroenergetycznym.

Zastosowanie

Rozłącznik EasyPact CVS400NA znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest dedykowany do:

• Głównych tablic rozdzielczych: Jako element sekcyjny lub wejściowy umożliwiający bezpieczne odłączanie zasilania.
• Systemów dystrybucji energii: W zakładach produkcyjnych, gdzie wymagana jest wysoka niezawodność przy napięciach 220/240 V, 380/415 V oraz 440 V.
• Sterowania silnikami: Dzięki kategorii AC-23A aparat może być stosowany do sporadycznego przełączania silników o dużej mocy.
• Infrastruktury krytycznej: Gdzie stabilność zasilania i bezpieczeństwo obsługi są priorytetem.

Wskazówki Montażowe

Montaż rozłącznika CVS400NA powinien być przeprowadzony przez wykwalifikowany personel techniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować klucze dynamometryczne, aby zapewnić odpowiedni docisk zacisków prądowych, co zapobiega przegrzewaniu się styków.
• Pozycjonowanie: Aparat jest przystosowany do montażu w pionie lub poziomie, co ułatwia elastyczne projektowanie szynoprzewodów i okablowania.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne zgodnie z dokumentacją techniczną Schneider Electric.
• Integracja: Urządzenie nie posiada wbudowanego zabezpieczenia różnicowoprądowego, dlatego w układach wymagających takiej ochrony należy zastosować zewnętrzne moduły Vigi lub przekaźniki upływowe.

FAQ

• Czy rozłącznik CVS400NA posiada wyzwalacz termomagnetyczny? Nie, jest to rozłącznik izolacyjny (NA), co oznacza, że służy do manewrowania obwodami i izolacji, a nie do automatycznego przerywania prądów zwarciowych bez współpracy z innym zabezpieczeniem.
• Jaka jest maksymalna zdolność załączalna zwarciowa tego modelu? Samodzielnie rozłącznik posiada Icm na poziomie 7.1 kA, natomiast przy zastosowaniu odpowiedniego wyłącznika zabezpieczającego po stronie zasilania, wartość ta wzrasta do 105 kA.
• W jakich sieciach może pracować ten aparat? Urządzenie jest przeznaczone do pracy w sieciach prądu przemiennego (AC) o napięciu do 440 V i częstotliwości 50/60 Hz.
