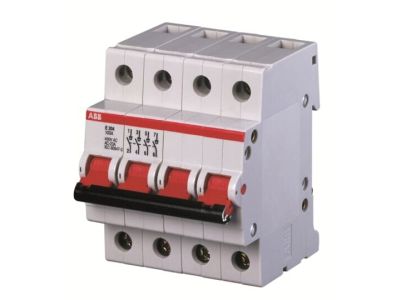

Rozłącznik E204/80A gr, pro M compact | 2CDE284001R1080 ABB

Alternatywny kod produktu: 2CDE284001R1080

Opis i Kluczowe Cechy

Rozłącznik E204/80A gr pro M compact (symbol 2CDE284001R1080) to zaawansowane urządzenie przeznaczone do sterowania obciążeniami elektrycznymi w instalacjach przemysłowych i budynkowych. Zaprojektowany zgodnie z normami EN 60947-3 i EN 60669-1, zapewnia skuteczne załączanie, wyłączanie oraz izolowanie obwodów. Charakteryzuje się kompaktowymi wymiarami, szybkim demontażem z szyny zbiorczej oraz możliwością rozbudowy o dodatkowe styki pomocnicze.

• Prąd znamionowy 80A: Umożliwia sterowanie średnimi i dużymi obciążeniami, np. silnikami, grzałkami lub zespołami maszyn.
• Szybki demontaż z szyny zbiorczej: Ułatwia serwisowanie i wymianę bez konieczności demontażu całej szyny, oszczędzając czas podczas prac konserwacyjnych.
• Zintegrowana krawędź lay-on dla systemu etykietowania ILS: Pozwala na czytelne oznakowanie obwodów bezpośrednio na urządzeniu, co ułatwia identyfikację i zarządzanie instalacją.
• Możliwość rozbudowy do 3 styków pomocniczych: Umożliwia rozbudowę funkcjonalności o dodatkowe styki sygnalizacyjne lub sterujące, np. dla zdalnego monitoringu stanu pracy.
• Wymiary kompatybilne z systemem pro M compact: Idealne dopasowanie do standardowych szaf rozdzielczych i rozdzielnic modułowych.

Zgodność z Normami

Urządzenie spełnia wymogi normy EN 60947-3 (rozłączniki, odłączniki i łączniki) oraz EN 60669-1 (wyłączniki do instalacji domowych i podobnych). Posiada certyfikację VDE, CCC i KEMA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik E204/80A gr pro M compact znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagane jest niezawodne sterowanie obciążeniami.

• Sterowanie silnikami i napędami w maszynach przemysłowych.
• Załączanie i wyłączanie obwodów grzewczych, oświetleniowych lub wentylacyjnych.
• Izolowanie obwodów w rozdzielnicach budynkowych i przemysłowych.
• Zastosowanie w szafach sterowniczych i rozdzielczych, gdzie kluczowa jest kompaktowa budowa i możliwość rozbudowy.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować na szynie TH 35 mm w szafie rozdzielczej, upewniając się o prawidłowym zamocowaniu. Po zainstalowaniu zaleca się przeprowadzić testy funkcjonalne, w tym sprawdzenie stanu styków i mechanizmu blokującego. W przypadku stosowania blokady antywłamaniowej należy ją zamontować zgodnie z instrukcją producenta.

FAQ

• Czy rozłącznik E204/80A gr jest kompatybilny z innymi urządzeniami z serii pro M compact? Tak, zaprojektowany został do współpracy z systemem pro M compact, co zapewnia pełną kompatybilność mechaniczną i funkcjonalną.
• Jakie jest napięcie znamionowe pracy rozłącznika? Napięcie znamionowe nie zostało określone w danych produktu. Sprawdź etykietę na urządzeniu lub dokumentację techniczną w celu uzyskania dokładnych informacji.
• Czy rozłącznik posiada zabezpieczenie przeciwprzepięciowe? Dane produktu nie zawierają informacji na temat zabezpieczeń przeciwprzepięciowych. Zaleca się stosowanie dodatkowych ochron (np. warystorów) w instalacjach narażonych na przepięcia.
