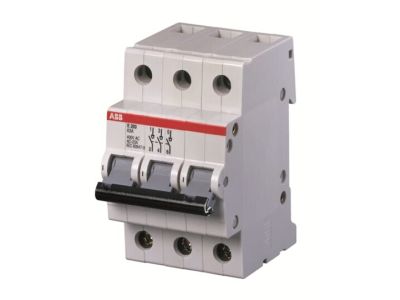

Rozłącznik E203/80A gr, pro M compact | 2CDE283001R1080 ABB

Alternatywny kod produktu: 2CDE283001R1080

Opis i Kluczowe Cechy

Rozłącznik E203/80A gr, pro M compact (symbol 2CDE283001R1080) to trójbiegunowe urządzenie przeznaczone do sterowania obciążeniami elektrycznymi. Charakteryzuje się szybkim demontażem z szyny zbiorczej bez konieczności demontażu całej konstrukcji. Wyposażony w wpuszczany/rowkowy system montażu, rozmiar Pozidrive 2 ułatwiający precyzyjne przykręcanie oraz zintegrowaną krawędź lay-on do systemów etykietowania ILS.

• Trójbiegunowa konstrukcja: Zapewnia pełną izolację i odłączanie wszystkich trzech faz jednocześnie, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Szybki demontaż z szyny: Umożliwia błyskawiczną wymianę urządzenia bez konieczności demontażu szyny zbiorczej – oszczędność czasu i minimalizacja przestojów.
• System montażu wpuszczany/rowkowy: Gwarantuje stabilne i pewne mocowanie w szafach rozdzielczych, zapobiegając luzowaniu się pod wpływem wibracji.
• Rozmiar Pozidrive 2: Standardowe narzędzie zapewniające pewne i szybkie dokręcanie połączeń, kompatybilne z powszechnie stosowanymi wkrętakami.
• Zintegrowana krawędź lay-on: Umożliwia estetyczne i czytelne oznakowanie urządzenia za pomocą systemu etykiet ILS, ułatwiając identyfikację obwodów.

Zgodność z Normami

Urządzenie spełnia wymagania norm EN 60947-3 i EN 60669-1 dotyczących rozłączników niskonapięciowych. Posiada certyfikaty VDE, CCC oraz KEMA, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Rozłącznik E203/80A gr, pro M compact znajduje zastosowanie w instalacjach elektrycznych wymagających pewnego i bezpiecznego odłączania obwodów trójfazowych.

• Szafy rozdzielcze i sterownicze w budynkach przemysłowych – główne i pomocnicze punkty odłączania.
• Instalacje maszyn i urządzeń przemysłowych – zasilanie i izolacja obwodów mocy.
• Pomieszczenia techniczne i serwerownie – niezawodne odłączanie obwodów w przypadku awarii lub konserwacji.
• Systemy grzewcze i klimatyzacyjne – sterowanie obciążeniami trójfazowymi o prądzie do 80A.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie mocować na szynie zbiorczej zgodnie z dokumentacją techniczną, używając narzędzia Pozidrive 2. Przed zamocowaniem upewnić się, że wszystkie styki są czyste i nieuszkodzone. Po montażu przeprowadzić próbę działania, sprawdzając pewność połączeń i brak zwarć. Unikać nadmiernego dokręcania śrubek montażowych.

FAQ

• Czy rozłącznik pozwala na rozbudowę o styki pomocnicze? Tak, istnieje możliwość rozbudowy do 3 styków pomocniczych przy użyciu odpowiedniego akcesorium (np. S2C-H6R).
• Jakie narzędzie jest wymagane do montażu? Do montażu konieczny jest wkrętak Pozidrive 2, który zapewnia odpowiednią siłę dokręcania i kompatybilność z standardowymi narzędziami.
• Czy urządzenie posiada blokadę mechaniczną? Tak, dostępne są akcesoria blokujące uniemożliwiające nieautoryzowane włączanie/wyłączanie, co zwiększa bezpieczeństwo instalacji.
