Rozłącznik E201/125A gr, pro M compact | 2CDE281001R1125 ABB

Alternatywny kod produktu: 2CDE281001R1125

Opis i Kluczowe Cechy

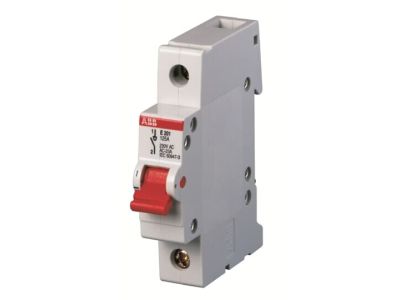

Rozłącznik E201/125A (symbol 2CDE281001R1125) z serii pro M compact to kompaktowe urządzenie przeznaczone do sterowania obciążeniami w instalacjach elektrycznych. Wyposażony w zintegrowaną krawędź lay-on ułatwiającej system etykietowania ILS oraz mechanizm szybkiego demontażu bez konieczności demontażu szyny zbiorczej. Przeznaczony do montażu wpuszczanego/rowkowego, co pozwala na estetyczne i trwałe mocowanie w szafach sterowniczych.

• Prąd znamionowy 125A: Przeznaczony do pracy z obwodami o prądzie do 125A, odpowiedni do zasilania maszyn, silników i innych odbiorników o średnim poborze mocy.
• Szybki demontaż bez demontażu szyny zbiorczej: Umożliwia szybką wymianę lub konserwację bez konieczności demontażu całej szyny, co skraca czas przestoju instalacji.
• Zintegrowana krawędź lay-on do systemu etykietowania ILS: Ułatwia identyfikację obwodów i zachowanie porządku w rozdzielnicy dzięki kompatybilności z etykietami systemu ILS.
• Rozmiar Pozidrive 2: Umożliwia wygodny i pewny montaż przy użyciu standardowych narzędzi, co przyspiesza prace instalacyjne.
• Możliwość rozbudowy do 3 styków pomocniczych S2C-H6R: Dostępne akcesoria pozwalają na rozbudowę funkcjonalności o styki pomocnicze, zwiększając elastyczność zastosowania.

Zgodność z Normami

Rozłącznik E201/125A spełnia wymagania norm EN 60947-3 i EN 60669-1 dotyczące łączników, rozłączników i urządzeń sterujących. Posiada certyfikaty VDE, CCC i KEMA, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa. Produkt posiada oznakowanie CE.

Zastosowanie

Urządzenie przeznaczone jest do sterowania obciążeniami w instalacjach elektrycznych, szczególnie w miejscach wymagających kompaktowej konstrukcji i szybkiego montażu.

• Sterowanie obwodami zasilającymi maszyny i urządzenia przemysłowe o prądzie do 125A.
• Zastosowanie w szafach sterowniczych i rozdzielnicach jako element rozdzielający obwody.
• Wykorzystanie w instalacjach wymagających szybkiego demontażu urządzenia bez demontażu szyny zbiorczej.
• Identyfikacja obwodów dzięki kompatybilności z systemem etykietowania ILS.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Rozłącznik należy zamontować w odpowiednim otworze wpuszczanym/rowkowym w szafie sterowniczej, korzystając z dostępnego rozmiaru Pozidrive 2. Przed uruchomieniem należy upewnić się, że wszystkie połączenia są dokręcone z właściwym momentem, a urządzenie jest prawidłowo umieszczone w szynie. W przypadku rozbudowy o styki pomocnicze należy postępować zgodnie z instrukcją montażu akcesoriów.

FAQ

• Czy rozłącznik E201/125A posiada blokadę przeciw włączaniu? Tak, dostępne są akcesoria w postaci urządzeń blokujących, które uniemożliwiają nieautoryzowane włączanie lub wyłączanie rozłącznika.
• Jakie narzędzie jest potrzebne do montażu? Do montażu rozłącznika wymagane jest standardowe narzędzie Pozidrive rozmiaru 2, które umożliwia pewne i szybkie mocowanie urządzenia.
• Czy rozłącznik nadaje się do montażu w szafach sterowniczych? Tak, urządzenie jest przeznaczone do montażu wpuszczanego/rowkowego, co pozwala na estetyczne i trwałe mocowanie w szafach sterowniczych i rozdzielnicach.
