Rozłącznik do instalacji PV 2P 25A 1000V DC LS25 SMA A2 | 004660061 Eti

Alternatywny kod produktu: LS25 SMA A2

Opis i Kluczowe Cechy

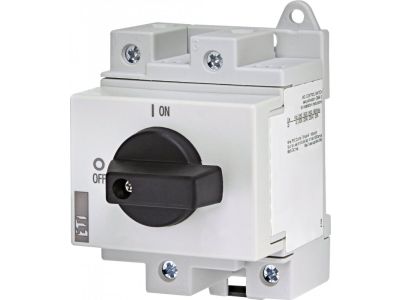

Rozłącznik izolacyjny LS25 SMA A2 (symbol 004660061) to dwubiegunowe urządzenie przeznaczone do instalacji fotowoltaicznych. Prąd znamionowy 25 A i napięcie stałe 1000 V DC pozwalają na bezpieczne odłączanie obwodów PV o znacznym napięciu roboczym, minimalizując ryzyko łuku elektrycznego i uszkodzenia izolacji. Dzięki konstrukcji 2P odcina jednocześnie oba bieguny, co zapewnia kompletną separację galwaniczną paneli od reszty instalacji podczas prac serwisowych.

• Dwubiegunowy (2P): Jednoczesne rozłączanie obu biegunów gwarantuje pełną izolację obwodu PV – niezbędną przy konserwacji i montażu systemów fotowoltaicznych.
• Prąd znamionowy 25 A: Odpowiedni dla typowych ciągów paneli słonecznych i falowników o średniej mocy; zapewnia rezerwę obciążalności bez ryzyka przegrzania styków.
• Napięcie DC 1000 V: Specjalnie zaprojektowany do wysokiego napięcia stałego spotykanego w instalacjach PV – eliminuje ryzyko powstawania łuku i gwarantuje bezpieczne rozłączanie przy pełnym obciążeniu.
• Przeznaczony do fotowoltaiki: Konstrukcja dostosowana do specyfiki prądu stałego (brak samogaszenia łuku typowego dla AC) – zwiększa trwałość i niezawodność w aplikacjach solarnych.
• Kompaktowa zabudowa modułowa: Montaż na szynie TH35 (DIN) umożliwia szybkie wpięcie w rozdzielnicę PV, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Rozłącznik LS25 SMA A2 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE (dokumentacja producenta zawiera szczegółowe dane o badaniu typu). Przeznaczony jest wyłącznie do pracy w obwodach prądu stałego o napięciu do 1000 V DC. Montaż i użytkowanie zgodne z instrukcją producenta gwarantują bezpieczeństwo eksploatacji.

Zastosowanie

Rozłącznik izolacyjny PV znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie paneli fotowoltaicznych od reszty instalacji – zarówno po stronie DC, jak i jako główny wyłącznik systemu solarnego.

• Odłączanie zestawów paneli słonecznych podczas konserwacji, napraw lub rozbudowy instalacji PV.
• Separacja galwaniczna między modułami a falownikiem (inwerterem) w celu zapewnienia zerowego potencjału na przewodach DC.
• Stosowanie w rozdzielnicach DC jako główne zabezpieczenie przed przypadkowym zwarciem i ochrona przed porażeniem prądem stałym.
• Realizacja funkcji wyłącznika serwisowego w systemach off-grid oraz przemysłowych instalacjach fotowoltaicznych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia ze wszystkich źródeł zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w pozycji pionowej. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową 25 A oraz napięciem 1000 V DC. Moment dokręcania zacisków musi odpowiadać wartościom podanym w dokumentacji producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń oraz brak uszkodzeń mechanicznych obudowy.

FAQ

• Czy rozłącznik nadaje się do pracy zarówno w systemach DC, jak i AC? Nie – model LS25 SMA A2 został zaprojektowany wyłącznie do obwodów prądu stałego (DC) o napięciu do 1000 V. W instalacjach prądu przemiennego (AC) zachowanie gaszenia łuku jest inne, a użycie w AC może prowadzić do uszkodzenia urządzenia.
• Jaki jest prąd znamionowy i napięcie pracy? Prąd znamionowy wynosi 25 A, a maksymalne napięcie pracy DC to 1000 V. Są to parametry decydujące o bezpiecznym odłączaniu obwodów fotowoltaicznych.
• Czy montaż wymaga specjalnych narzędzi? Wystarczy standardowa szyna TH35 (DIN) oraz śrubokręt odpowiedni do zacisków. Montaż przeprowadza wykwalifikowany elektryk po upewnieniu się, że instalacja jest beznapięciowa.
