Opis i Kluczowe Cechy

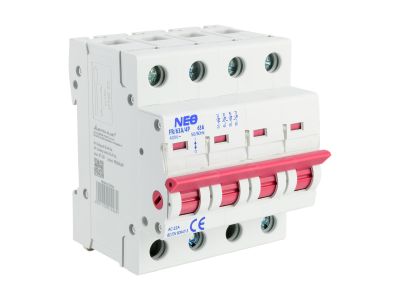

Rozłącznik izolacyjny DL 4P 63A FR/63A/4P to czterobiegunowe urządzenie przeznaczone do wyłączania i rozłączania pod napięciem obwodów niskiego napięcia w rozdzielnicach i szafkach elektrycznych. Charakteryzuje się podwójnym układem widocznych styków z napędem migowym, co zapewnia jednoznaczne określenie stanu pracy (załączenie/rozłączenie) i zwiększa bezpieczeństwo obsługi.

• Podwójny układ widocznych styków z napędem migowym: Umożliwia dokładne określenie stanu rozłącznika (załączony/rozłączony) – kluczowe w instalacjach wymagających częstego serwisowania i konserwacji.
• Przewodzenie prądu znamionowego 63A: Zapewnia ciągłość zasilania w warunkach znamionowych oraz przez określony czas w warunkach przeciążeniowych, co pozwala na pełnienie funkcji wyłącznika głównego, silnikowego lub bezpieczeństwa.
• Czterobiegunowa konstrukcja (4P): Pozwala na jednoczesne odłączanie czterech przewodów fazowych, zapewniając pełną izolację obwodu – niezbędne w układach trójfazowych i zasilających silniki.
• Wytrzymała konstrukcja na zwarcia: Przeznaczony do pracy w warunkach przeciążeń i zwarć, zapewniając ochronę instalacji i podłączonych urządzeń.
• Bezpieczeństwo użytkowania: Widoczny układ styków eliminuje ryzyko nieprawidłowego odczytania stanu urządzenia, co minimalizuje zagrożenie dla personelu podczas prac konserwacyjnych.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która określa wymagania dotyczące rozłączników, odłączników, rozłączników izolacyjnych i zestyków łączących. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Rozłącznik izolacyjny DL 4P 63A FR/63A/4P znajduje zastosowanie w instalacjach elektrycznych wymagających pewnego i widocznego odizolowania obwodu od napięcia.

• Jako wyłącznik główny w rozdzielnicach budynkowych i przemysłowych – zapewnia odłączanie całej instalacji dla celów konserwacji lub awarii.
• W układach zasilania silników trójfazowych – odłączanie napięcia przy pracach serwisowych lub awaryjnych.
• W szafkach sterowniczych maszyn przemysłowych – bezpieczne rozłączanie obwodów mocy i sterowania.
• W instalacjach wymagających częstego przełączania i serwisowania – dzięki widocznym stykom i niezawodnej pracy.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować w suchych, wolnych od pyłu środowiskach, zgodnie z obowiązującymi normami i dokumentacją techniczną. Rozłącznik należy zamontować w taki sposób, aby napęd migowy był łatwo dostępny dla obsługi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Po montażu sprawdzić prawidłowość działania układu styków i ich widoczność. Okresowo kontrolować stan styków i mechanizmu napędowego.

FAQ

• Czy ten rozłącznik może pełnić funkcję wyłącznika głównego? Tak – dzięki zdolności do przewodzenia prądu znamionowego 63A oraz pracy w warunkach przeciążeń, urządzenie może pełnić rolę wyłącznika głównego w instalacjach niskiego napięcia.
• Jakie są główne zalety podwójnego układu styków? Podwójny układ styków z napędem migowym zapewnia jednoznaczne określenie stanu urządzenia (załączony/rozłączony) i zwiększa niezawodność działania – kluczowe w instalacjach wymagających częstego serwisowania.
• Czy rozłącznik wymaga dodatkowych zabezpieczeń? Urządzenie samo w sobie nie posiada wbudowanych zabezpieczeń zwarciowych ani przeciążeniowych – pełni funkcję izolacyjną. Należy je stosować w połączeniu z odpowiednimi zabezpieczeniami (np. bezpiecznikami, wyłącznikami nadprądowymi) w instalacji.
