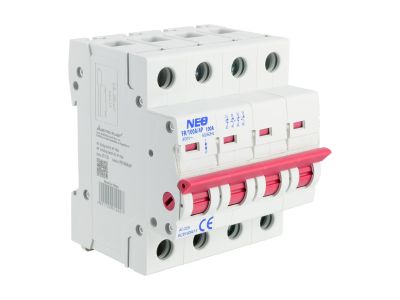

Rozłącznik DL 4P 100A FR/100A/4P | 87.125 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozłącznik izolacyjny DL 4P 100A to kluczowy element instalacji elektrycznych niskiego napięcia, przeznaczony do bezpiecznego wyłączania i rozłączania obwodów pod napięciem. Dzięki podwójnemu układowi widocznych styków z napędem migowym zapewnia jednoznaczne określenie stanu załączenia/rozłączenia, co jest krytyczne dla bezpieczeństwa personelu i prawidłowej eksploatacji urządzeń.

• Czterobiegunowa budowa (4P): Umożliwia jednoczesne wyłączanie wszystkich faz obwodu, zapewniając pełną izolację układu przy pracach konserwacyjnych lub awaryjnych.
• Prąd znamionowy 100A: Przeznaczony do obwodów o wysokim obciążeniu, stosowany jako wyłącznik główny, silnikowy lub bezpieczeństwa w rozdzielnicach i szafach sterowniczych.
• Napęd migowy styków: Gwarantuje szybkie i jednoznaczne rozłączanie, minimalizując ryzyko powstania łuku elektrycznego podczas wyłączania pod napięciem.
• Widoczne styki izolacyjne: Pozwalają na wizualną weryfikację stanu urządzenia (załączone/rozłączone), co zwiększa bezpieczeństwo obsługi.
• Podwójny układ styków: Zwiększa niezawodność połączenia i redukuje ryzyko przypadkowego zwarcia podczas prac serwisowych.

Zgodność z Normami

Rozłącznik DL 4P 100A spełnia wymagania normy IEC/EN 60947-3, która określa wymagania dla rozłączników, odłączników i rozłączników izolacyjnych niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą jego zgodność z unijnymi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik izolacyjny DL 4P 100A znajduje zastosowanie w instalacjach wymagających pewnego i bezpiecznego wyłączania obwodów pod napięciem, zarówno w obiektach przemysłowych, jak i budynkach użyteczności publicznej.

• Wyłącznik główny w rozdzielnicach budynkowych – zapewnia izolację całej instalacji od sieci zasilającej.
• Bezpieczeństwo podczas prac konserwacyjnych maszyn i urządzeń przemysłowych – możliwość widocznego rozłączenia zasilania.
• Ochrona przed zwarciami w obwodach silnikowych – stosowany jako wyłącznik silnikowy w układach o wysokim poborze prądu.
• Stosowany w systemach awaryjnego odłączania zasilania (np. w pomieszczeniach zagrożonych wybuchem).

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Urządzenie należy zainstalować w osłonie ognioszczelnej (np. szafie rozdzielczej) zabezpieczającej przed przypadkowym dotykiem. Połączenia należy wykonywać zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe dokręcenie zacisków. Napęd migowy powinien być łatwo dostępny dla operatora. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania styków i mechanizmu.

FAQ

• Czy rozłącznik można stosować jako wyłącznik silnikowy? Tak, dzięki prądowi znamionowemu 100A i możliwości wyłączania pod obciążeniem, urządzenie spełnia rolę wyłącznika silnikowego w obwodach o wysokim poborze mocy.
• Jakie jest główne zastosowanie napędu migowego? Napęd migowy zapewnia szybkie i jednoznaczne rozłączanie styków, minimalizując ryzyko powstania łuku elektrycznego, co jest kluczowe przy wyłączaniu pod napięciem.
• Czy styki rozłącznika są widoczne z zewnątrz? Tak, konstrukcja urządzenia umożliwia wizualną weryfikację stanu styków (załączone/rozłączone), co zwiększa bezpieczeństwo podczas prac serwisowych.
