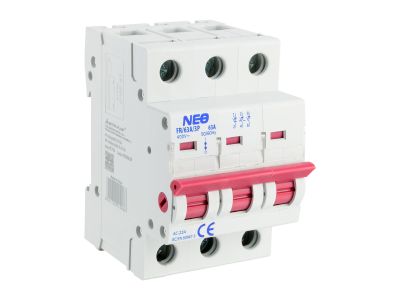

Rozłącznik izolacyjny DL 3P 63A FR/63A/3P biały (4szt) | 87.110 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozłącznik izolacyjny DL 3P 63A to kluczowy element wyposażenia rozdzielnic i szaf elektrycznych, przeznaczony do bezpiecznego wyłączania obwodów niskiego napięcia pod napięciem. Urządzenie charakteryzuje się podwójnym układem widocznych styków z napędem migowym, co zapewnia jednoznaczne określenie stanu pracy (załączenie/rozłączenie) i gwarantuje bezpieczeństwo podczas konserwacji i serwisu. Przystosowany do pracy jako wyłącznik główny, silnikowy lub bezpieczeństwa.

• Podwójny układ widocznych styków z napędem migowym: Zapewnia jednoznaczne określenie stanu urządzenia (zał./rozł.) i wyeliminowanie ryzyka nieprawidłowej interpretacji, co jest kluczowe dla bezpieczeństwa personelu.
• Przewodzenie prądu w warunkach znamionowych i przeciążeniowych: Umożliwia ciągłość zasilania w trybie normalnym oraz krótkotrwałe przewodzenie prądu przy zwarciach, pełniąc funkcję wyłącznika głównego, silnikowego lub bezpieczeństwa.
• Znamionowy prąd 63A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu w instalacjach przemysłowych i budynkowych.
• 3-biegunowa konstrukcja: Zapewnia jednoczesne odłączanie wszystkich faz obwodu, co jest wymagane w większości instalacji trójfazowych.
• Bezpieczne rozłączanie pod napięciem: Izolacyjne właściwości urządzenia umożliwiają prowadzenie prac konserwacyjnych i interwencyjnych bez ryzyka porażenia.

Zgodność z Normami

Rozłącznik DL 3P 63A spełnia wymagania normy IEC/EN 60947-3, która określa wymagania dla rozłączników, odłączników i zestawów łączników w instalacjach niskiego napięcia. Produkt posiada deklarację zgodności CE.

Zastosowanie

Rozłącznik izolacyjny DL 3P 63A znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnego i bezpiecznego odłączania obwodów pod napięciem.

• Jako wyłącznik główny w rozdzielnicach budynkowych i przemysłowych – zapewnia możliwość całkowitego odłączenia zasilania dla bezpieczeństwa prac konserwacyjnych.
• W instalacjach silnikowych – do odłączania silników trójfazowych w celach konserwacji lub awaryjnego zatrzymania.
• Do zabezpieczania i odłączania obwodów krytycznych – np. w układach zasilania awaryjnego, sterowania procesami przemysłowymi lub oświetleniem awaryjnym.
• W szafach sterowniczych maszyn i urządzeń – jako element odłączający napięcie podczas prac serwisowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować w miejscach suchych, chronionych przed wilgocią i zanieczyszczeniami. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od napięcia, a następnie sprawdzić stan styków i mechanizmu migowego. Rozłącznik należy zamontować w pozycji pionowej, z odpowiednim momentem dokręcenia połączeń śrubowych (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić test działania – urządzenie powinno przełączać się płynnie, a styk migowy powinien być wyraźnie widoczny w obu pozycjach.

FAQ

• Czy rozłącznik DL 3P 63A może być stosowany jako główny wyłącznik w rozdzielnicy? Tak, dzięki podwójnemu układowi styków migowych i zdolności do przewodzenia prądu znamionowego oraz krótkotrwałego obciążenia przeciążeniowego, urządzenie spełnia wymagania stawiane wyłącznikom głównym.
• Jakie jest przeznaczenie napędu migowego? Napęd migowy zapewnia szybkie i jednoznaczne przełączanie między pozycjami Załącz/ Rozłącz, eliminując ryzyko niepełnego rozłączenia i poprawiając bezpieczeństwo użytkowania.
• Czy rozłącznik może być montowany w szafach zewnętrznych? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych, chronionych pomieszczeniach lub szafach spełniających odpowiednie wymagania środowiskowe.
