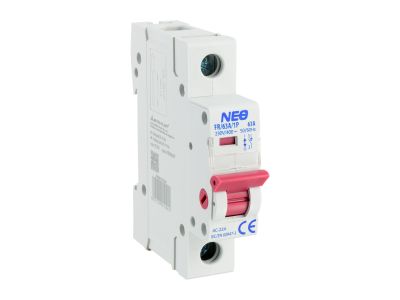

Rozłącznik izolacyjny DL 1P 63A FR/63A/1P biały (12szt) | 87.101 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozłącznik izolacyjny DL 1P 63A z serii FR to kluczowy element instalacji elektrycznej, przeznaczony do bezpiecznego wyłączania i rozłączania obwodów niskiego napięcia pod napięciem. Posiadający podwójny układ widocznych styków z napędem migowym, zapewnia jednoznaczne określenie stanu urządzenia (załączenie/rozłączenie), co jest kluczowe dla bezpieczeństwa personelu i prawidłowej eksploatacji. Wykorzystywany jako wyłącznik główny, silnikowy lub bezpieczeństwa, umożliwia przewodzenie prądu w warunkach znamionowych oraz przez określony czas w warunkach przeciążeniowych.

• Napięcie znamionowe 63A: Przeznaczony do obwodów o prądzie znamionowym do 63 amperów, idealny do zabezpieczania silników, maszyn i innych odbiorników o średnim poborze mocy.
• 1-biegunowa konstrukcja (1P): Umożliwia niezależne wyłączanie jednego przewodu fazowego, co ułatwia lokalizację i izolację konkretnych obwodów w instalacji.
• Podwójny układ widocznych styków z napędem migowym: Gwarantuje czytelne określenie stanu rozłącznika (załączony/rozłączony) bez konieczności sprawdzania wskaźników, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Bezpieczne rozłączanie pod napięciem: Pozwala na wykonywanie prac serwisowych i konserwacyjnych bez ryzyka zwarcia lub porażenia, nawet gdy obwód jest pod napięciem.
• Zastosowanie wielofunkcyjne: Może pełnić rolę wyłącznika głównego, silnikowego lub bezpieczeństwa w rozdzielnicach i szafkach elektrycznych.

Zgodność z Normami

Rozłącznik izolacyjny DL 1P 63A spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników izolacyjnych i łączników niskonapięciowych. Zgodny z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Rozłącznik DL 1P 63A znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest bezpieczne i widoczne odłączenie obwodów pod napięciem.

• Wyłącznik główny w rozdzielnicach budynkowych – zapewnia możliwość całkowitego odłączenia zasilania dla bezpiecznego przeprowadzenia prac konserwacyjnych.
• Zabezpieczenie obwodów silnikowych – służy do izolowania i zabezpieczania silników elektrycznych przed zwarciami i przeciążeniami.
• Wyłącznik bezpieczeństwa w maszynach przemysłowych – pozwala na szybkie i widoczne odłączenie zasilania w nagłych sytuacjach.
• Szafki sterownicze i układy automatyki – ułatwia lokalizację i izolację konkretnych obwodów w złożonych instalacjach.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować zgodnie z oznaczeniem bieguna (L – faza) oraz z zachowaniem odpowiednich odstępów izolacyjnych. Przed uruchomieniem należy upewnić się, że styki są w pełni widoczne w stanie rozłączonym, co umożliwia weryfikację stanu izolacji obwodu. Regularne przeglądy stanu styków i mechanizmu napędowego są zalecane w celu utrzymania pełnej sprawności urządzenia.

FAQ

• Czy rozłącznik DL 1P 63A może być stosowany jako wyłącznik silnikowy? Tak, dzięki możliwości przewodzenia prądu znamionowego oraz krótkotrwałego obciążenia przeciążeniowego, rozłącznik ten może pełnić rolę wyłącznika silnikowego w układach zasilania maszyn.
• Jakie jest znaczenie podwójnego układu widocznych styków? Podwójny układ styków z napędem migowym zapewnia jednoznaczne określenie stanu urządzenia (załączony/rozłączony) bez konieczności korzystania z dodatkowych wskaźników, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Czy rozłącznik jest wyposażony w zabezpieczenie zwarciowe? Rozłącznik izolacyjny nie pełni funkcji zabezpieczenia zwarciowego – służy jedynie do widocznego i bezpiecznego rozłączania obwodów pod napięciem. Do ochrony przed zwarciami należy stosować dodatkowe zabezpieczenia, takie jak bezpieczniki topikowe lub wyłączniki nadprądowe.
