Rozłącznik, ComPacT NS1250 NA, 4P, stacjonarny, sterowanie ręczne, 1250A | C125S4NAFM Schneider Electric

Opis i Kluczowe Cechy

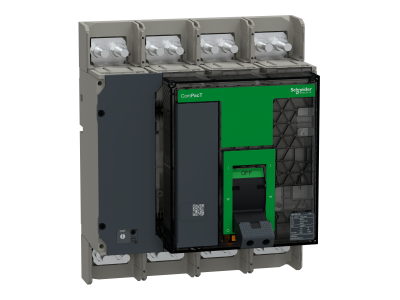

Rozłącznik ComPacT NS1250 NA to 4-biegunowe urządzenie przeznaczone do sterowania i izolowania obwodów elektrycznych o prądzie roboczym 1250A. Stacjonarna konstrukcja z ręcznym sterowaniem zapewnia niezawodne działanie w instalacjach niskiego napięcia (do 690V AC 50/60Hz). Ergonomiczna rączka ułatwia obsługę, a nowoczesny design wpisuje się w aktualne trendy w aparaturze modułowej.

• Prąd roboczy 1250A: Zapewnia pewne zabezpieczenie i izolowanie obwodów o wysokim obciążeniu, typowe dla przemysłowych instalacji energetycznych.
• 4-biegunowa konstrukcja: Umożliwia pełne odłączenie wszystkich faz w obwodzie, co jest wymagane w instalacjach trójfazowych z uziemieniem.
• Sterowanie ręczne z ergonomiczną rączką: Szybkie i wygodne przełączanie, minimalizujące ryzyko błędów obsługi.
• Stacjonarne mocowanie z przednimi przyłączami: Stabilna instalacja w szafach rozdzielczych, łatwy dostęp do okablowania.
• Zgodność z normami IEC 60947-1 i IEC 60947-3: Potwierdzenie bezpieczeństwa i niezawodności w zastosowaniach przemysłowych.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC 60947-1 i IEC 60947-3 dotyczących aparatury łączeniowej niskiego napięcia. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Urządzenie przeznaczone do izolowania, zabezpieczania i sterowania obwodami elektrycznymi w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej.

• Izolowanie i zabezpieczanie głównych obwodów zasilających w stacjach transformatorowych i rozdzielniach niskiego napięcia.
• Sterowanie i odłączanie obwodów silników, pomp, wentylatorów i innych odbiorników o wysokim poborze mocy.
• Stosowanie w systemach automatyki i zdalnego sterowania (możliwość montażu bezprzewodowego styku pomocniczego OF/SD w protokole ZigBee).
• Zastosowanie w instalacjach wymagających pełnego odłączenia wszystkich faz, np. w układach zasilania krytycznego (UPS, generatory rezerwowe).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy zainstalować w szafie rozdzielczej lub obudowie chroniącej przed pyłem i wilgocią. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Rozłącznik montować na stabilnym podłożu z zachowaniem wymaganych odstępów izolacyjnych. Po zamontowaniu należy dokręcić wszystkie śruby mocujące i sprawdzić poprawność podłączenia przewodów zgodnie z dokumentacją techniczną. W przypadku stosowania dodatkowych akcesoriów (np. styków pomocniczych) postępować zgodnie z instrukcją producenta.

FAQ

• Jaki jest maksymalny prąd roboczy rozłącznika? Maksymalny prąd roboczy wynosi 1250A przy napięciu do 690V AC.
• Czy rozłącznik można stosować w instalacjach trójfazowych z uziemieniem? Tak, 4-biegunowa konstrukcja umożliwia izolowanie wszystkich faz, w tym przewodu neutralnego.
• Jakie dodatkowe funkcje są dostępne dla tego modelu? Do rozłącznika można zamontować akcesoria takie jak bezprzewodowy styk pomocniczy OF/SD w protokole ZigBee, co umożliwia zdalne monitorowanie stanu urządzenia.
