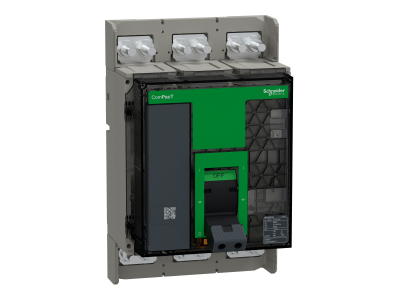

Rozłącznik, ComPacT NS1250 NA, 3P, stacjonarny, sterowanie ręczne, 1250A | C125S3NAFM Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik ComPacT NS1250 NA w wersji 3-biegunowej (3P) to zaawansowane urządzenie do sterowania i izolowania obwodów elektrycznych o prądzie znamionowym 1250A. Przeznaczony do pracy przy napięciu roboczym do 690V AC (50/60 Hz), wyposażony w przednie przyłącza i ergonomiczną rączkę sterującą. Nowa generacja ComPacT NS wyróżnia się nowoczesnym designem oraz możliwością montażu bezprzewodowego styku pomocniczego OF/SD z protokołem ZigBee, co ułatwia integrację z systemami automatyki.

• 3-biegunowa konstrukcja (3P): Zapewnia pełną izolację wszystkich faz obwodu, niezbędną przy serwisowaniu i konserwacji instalacji.
• Prąd znamionowy 1250A: Przeznaczony do wysokoprądowych instalacji przemysłowych, maszyn i rozdzielnic głównych.
• Napięcie robocze 690V AC: Kompatybilny z szerokim zakresem napięć występujących w przemysłowych układach zasilania.
• Sterowanie ręczne z ergonomiczną rączką: Ułatwione i bezpieczne operowanie urządzeniem, nawet w trudnych warunkach montażowych.
• Przednie przyłącza: Uproszczony montaż i konserwacja, dostęp do połączeń od frontu urządzenia.

Zgodność z Normami

Rozłącznik ComPacT NS1250 NA spełnia wymagania norm międzynarodowych IEC 60947-1 oraz IEC 60947-3, co potwierdza jego przydatność w instalacjach przemysłowych i komercyjnych na całym świecie. Produkt posiada deklarację zgodności CE.

Zastosowanie

Urządzenie przeznaczone jest do kluczowych aplikacji wymagających niezawodnej izolacji i sterowania obwodami elektrycznymi o wysokim prądzie znamionowym.

• Rozdzielnice główne i podrozdzielnice w zakładach przemysłowych.
• Sterowanie i izolacja obwodów zasilających maszyny i urządzenia o wysokim poborze mocy.
• Instalacje niskiego i średniego napięcia w budynkach komercyjnych i infrastrukturze krytycznej.
• Systemy automatyki przemysłowej – możliwość integracji z modułami komunikacyjnymi ZigBee.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy montować na szynie DIN lub płycie montażowej zgodnie z zaleceniami producenta. Przed podłączeniem kabli należy upewnić się o odpowiednim doborze przekroju przewodów do prądu znamionowego 1250A. Po montażu przeprowadzić testy działania mechanizmu i połączeń pod obciążeniem. W przypadku stosowania dodatkowych akcesoriów (np. bezprzewodowych styków pomocniczych) należy postępować zgodnie z instrukcją obsługi.

FAQ

• Czy rozłącznik ComPacT NS1250 NA posiada zabezpieczenie przed zwarciem? Rozłącznik NS1250 NA jest urządzeniem do izolacji i sterowania, nie posiada wbudowanego zabezpieczenia zwarciowego. Do ochrony obwodu przed zwarciem wymagane jest zastosowanie dodatkowych zabezpieczeń (np. bezpieczników topikowych lub wyłączników nadprądowych).
• Jakie są wymiary urządzenia? Wysokość: 327 mm, szerokość: 210 mm, głębokość: 147 mm. Dokładne wymiary należy zweryfikować na etykiecie produktu lub w dokumentacji technicznej.
• Czy można do niego podłączyć moduły komunikacyjne? Tak – nowa generacja ComPacT NS wyposażona jest w slot do montażu bezprzewodowego styku pomocniczego OF/SD z protokołem ZigBee, co umożliwia zdalne monitorowanie stanu rozłącznika i integrację z systemami SCADA.
