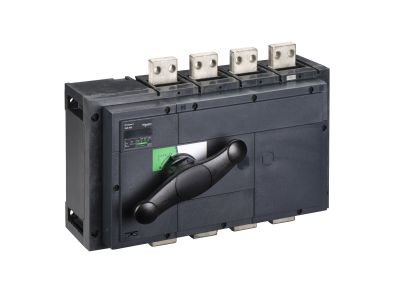

Rozłącznik Compact INS800 4P 800A | 31331 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact INS800 o symbolu 31331 to czterobiegunowe urządzenie do bezpiecznego odłączania obwodów w instalacjach przemysłowych i rozdzielnicach głównych. Prąd znamionowy 800 A zapewnia niezawodną pracę przy wysokim obciążeniu, umożliwiając bezpieczne wyłączenie obwodu pod pełnym obciążeniem bez ryzyka przegrzania styków. Konstrukcja Compact gwarantuje kompaktowe wymiary przy zachowaniu pełnej funkcjonalności.

• Prąd znamionowy 800 A: Umożliwia bezpieczne rozłączanie obwodów o dużym poborze mocy, minimalizując ryzyko uszkodzenia styków i przeciążeń.
• Cztery bieguny (4P): Zapewnia jednoczesne odłączenie wszystkich przewodów fazowych i neutralnego, co jest wymagane w obwodach trójfazowych z przewodem neutralnym.
• Konstrukcja Compact INS800: Osprzęt o zoptymalizowanych wymiarach ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, bez utraty parametrów łączeniowych.
• Funkcja rozłącznika izolacyjnego: Gwarantuje widoczną przerwę izolacyjną po wyłączeniu, co spełnia wymogi bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Rozłącznik Compact INS800 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia standardy bezpieczeństwa dla aparatury rozłącznikowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik 31331 przeznaczony jest do stosowania w rozdzielnicach głównych, przemysłowych liniach zasilających oraz układach dystrybucji energii. Sprawdza się w instalacjach wymagających ręcznego odłączania pod obciążeniem.

• Główne rozłączniki w szafach zasilających budynków przemysłowych i komercyjnych.
• Odłączanie obwodów silnikowych, grzewczych i innych odbiorników o dużym poborze mocy.
• Stosowanie jako rozłącznik bezpieczeństwa w liniach technologicznych – zgodnie z wymogami BHP.
• Instalacje wymagające izolacji galwanicznej obwodów podczas konserwacji i przeglądów.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy mocować na szynie TH35 (DIN) lub bezpośrednio do płyty montażowej zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków oraz przekrój przewodów muszą być dobrane do prądu znamionowego (800 A) zgodnie z normami instalacyjnymi. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest obciążony.

FAQ

• Czy rozłącznik nadaje się do rozłączania pod obciążeniem? Tak, rozłącznik Compact INS800 jest przystosowany do bezpiecznego wyłączania obwodów przy pełnym prądzie znamionowym 800 A – nie jest to jednak zabezpieczenie nadprądowe.
• Jaki jest stopień ochrony obudowy rozłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu – w standardowej zabudowie rozdzielnicy zalecana jest ochrona IP20 (osłona przed dostępem do części czynnych).
• Czy rozłącznik posiada sygnalizację stanu? Nie, rozłącznik Compact INS800 nie jest wyposażony w dodatkowe sygnalizatory – stan załączenia/wyłączenia określa się na podstawie położenia dźwigni oraz widocznej szczeliny izolacyjnej.
