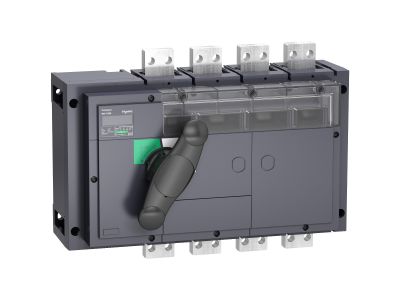

Rozłącznik Compact INS INV INV800 z widoczną przerwą 4P | 31359 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact INS INV INV800 z widoczną przerwą w konfiguracji 4-biegunowej (symbol 31359) to profesjonalne urządzenie do bezpiecznego odłączania obwodów elektrycznych. Model INV800 oznacza prąd znamionowy 800 A, co pozwala na pracę w obwodach o dużym obciążeniu. Widoczna przerwa zapewnia dodatkowe bezpieczeństwo – operator może wizualnie potwierdzić odłączenie styków, co jest kluczowe podczas prac konserwacyjnych. Rozłącznik przeznaczony jest do montażu na szynie TH35.

• Prąd znamionowy INV800 (800 A): Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do zastosowań przemysłowych i komercyjnych.
• Widoczna przerwa: Pozwala na szybką wizualną inspekcję stanu rozłączenia styków, co zwiększa bezpieczeństwo personelu i spełnia wymogi przepisów BHP.
• Konfiguracja 4‑biegunowa (4P): Odpowiednia do odłączania wszystkich przewodów fazowych oraz neutralnego w układach 3-fazowych z przewodem N, zapewniając kompletną separację.
• Konstrukcja Compact INS: Ergonomiczna obudowa i mechanizm przeznaczony do częstej pracy, wytrzymały na obciążenia mechaniczne i elektryczne.
• Montaż na szynie TH35: Łatwy i szybki montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Rozłącznik Compact INS INV800 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania stawiane urządzeniom odłącznikowym w instalacjach niskiego napięcia, zapewniając bezpieczeństwo i niezawodność. (Szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Rozłącznik Compact INS INV800 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem oraz wizualna kontrola separacji. Idealnie sprawdzi się w:

• Głównych rozdzielnicach przemysłowych i komercyjnych – jako rozłącznik główny lub bezpiecznikowy.
• Instalacjach wymagających okresowego odłączania zasilania do celów konserwacyjnych – widoczna przerwa ułatwia inspekcję.
• Systemach zasilania rezerwowego i przełączania źródeł (ATS) – dzięki 4-biegunowej konstrukcji zapewnia pełne odłączenie neutralnego.
• Aplikacjach z dużymi prądami (do 800 A), takich jak hale produkcyjne, centra danych, stacje transformatorowe.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie instaluje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Przekrój przewodów należy dobrać do prądu znamionowego (800 A) zgodnie z obowiązującymi przepisami. Moment dokręcania śrub zacisków – według dokumentacji producenta (dostępnej na żądanie). Po montażu sprawdzić działanie mechanizmu i widoczność przerwy.

FAQ

• Czy rozłącznik posiada podświetlenie LED? W modelu Compact INS INV800 nie przewidziano podświetlenia. Wizualna kontrola stanu odbywa się poprzez widoczną przerwę mechaniczną.
• Jaki jest stopień ochrony (IP) tego rozłącznika? Dane producenta nie określają stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony wynikający z obudowy IP20 lub wyższy – zaleca się zapoznać z dokumentacją techniczną.
• Czy rozłącznik nadaje się do rozłączania pod obciążeniem? Tak, rozłącznik Compact INS INV800 jest przeznaczony do bezpiecznego odłączania obwodów pod obciążeniem do prądu znamionowego 800 A, z widoczną przerwą zapewniającą dodatkowe bezpieczeństwo.
