Rozłącznik Compact INS INV INV400 czerwono-żółty 400A 4P | 31191 Schneider Electric

Opis i Kluczowe Cechy

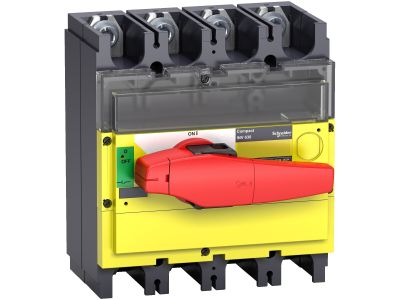

Rozłącznik izolacyjny serii Compact INS INV o symbolu 31191 to czterobiegunowe urządzenie o prądzie znamionowym 400 A, przeznaczone do bezpiecznego odłączania obwodów głównych. Wyposażony w czerwono-żółty uchwyt, który jednoznacznie sygnalizuje położenie wyłączone – zwiększa to bezpieczeństwo obsługi. Kompaktowa konstrukcja i wytrzymałość na prądy robocze czynią go niezawodnym elementem rozdzielnic przemysłowych i instalacji elektrycznych.

• Prąd znamionowy 400 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków.
• 4 bieguny (4P): umożliwia jednoczesne odłączenie wszystkich przewodów fazowych, gwarantując kompletną izolację galwaniczną.
• Czerwono-żółty uchwyt: intuicyjna sygnalizacja wizualna stanu wyłączonego, zgodna z międzynarodowymi standardami bezpieczeństwa.
• Seria Compact INS INV: sprawdzona konstrukcja izolacyjna, odporna na obciążenia eksploatacyjne i łatwa w montażu dzięki ergonomicznej dźwigni.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla rozłączników izolacyjnych oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z wymogami bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik Compact INS INV 400A 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne ręczne odłączanie napięcia – zarówno w celach serwisowych, jak i w normalnej eksploatacji. Idealnie sprawdza się w rozdzielnicach głównych i przemysłowych.

• Bezpieczne odłączanie zasilania w rozdzielnicach głównych niskiego napięcia.
• Izolacja galwaniczna przy pracach konserwacyjnych na maszynach i urządzeniach.
• Sterowanie ręczne w obwodach o dużym poborze prądu (np. silniki, piece, zasilacze).
• Zastosowanie w systemach automatyki budynkowej jako główny wyłącznik awaryjny.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Urządzenie mocuje się na szynie DIN TH35 lub na płycie montażowej zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do obciążenia 400 A, a moment dokręcania zacisków stosować zgodny z danymi w dokumentacji technicznej.

FAQ

• Jaki jest kolor uchwytu i co oznacza? Uchwyt jest czerwono-żółty – kolor żółty sygnalizuje położenie wyłączone, a czerwony włączone. Typowe dla rozłączników izolacyjnych zapewniające szybką identyfikację stanu.
• Ile biegunów ma ten rozłącznik? Model 31191 posiada 4 bieguny (4P), co pozwala na jednoczesne odłączenie wszystkich przewodów fazowych. Stosowany w układach trójfazowych z przewodem neutralnym.
• Jaki prąd znamionowy i do jakich obciążeń jest przeznaczony? Prąd znamionowy wynosi 400 A – urządzenie nadaje się do obwodów o dużym poborze mocy, takich jak główne szyny zasilające, silniki, piece przemysłowe.
