Rozłącznik Compact INS INV, INV160 160A 3P | 31164 Schneider Electric

Opis i Kluczowe Cechy

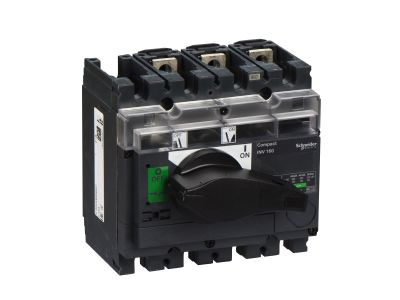

Rozłącznik izolacyjny Compact INV160 (symbol 31164) to 3-biegunowy, nieautomatyczny rozłącznik z widoczną przerwą i czarnym uchwytem obrotowym. Przeznaczony do izolacji obwodów z wskaźnikiem pozytywnego kontaktu, zapewnia bezpieczne odłączenie przy prądzie roboczym 160 A (415 VAC) w kategoriach AC21A, AC22A i AC23A oraz napięciu znamionowym 690 VAC lub 250 VDC. Dzięki przezroczystej osłonie umożliwia wizualne potwierdzenie rozwarcia styków, co zwiększa bezpieczeństwo personelu.

• Prąd roboczy 160 A (415 VAC): gwarantuje pewną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – odpowiedni do odłączania silników, grzejników i innych odbiorników przemysłowych.
• Widoczna przerwa styków: przezroczysta osłona pozwala operatorowi potwierdzić fizyczne odłączenie obwodu, co spełnia wymagania norm dla niezawodnej izolacji.
• Wskaźnik pozytywnego kontaktu: mechaniczny sygnalizator położenia styków eliminuje domysły co do stanu rozłącznika – zwiększa bezpieczeństwo podczas prac serwisowych.
• Wysoka odporność na napięcie (690 VAC / 250 VDC): umożliwia zastosowanie w instalacjach trójfazowych i stałoprądowych, zachowując margines bezpieczeństwa przy przepięciach.
• Klasa izolacji II: przedni panel rozłącznika wykonano w technologii izolacji podwójnej, co spełnia wymagania IEC 60664 i redukuje ryzyko porażenia przy dotyku.

Zgodność z Normami

Rozłącznik Compact INV160 jest zgodny z normami IEC 60947-1 oraz IEC 60947-3 dotyczącymi łączników niskiego napięcia. Posiada także deklarowaną zgodność z normą IEC 60664 dla poziomu izolacji klasy II. Produkt oznaczony jest znakiem CE i przeznaczony do stosowania w instalacjach spełniających wymogi dyrektyw Unii Europejskiej.

Zastosowanie

Rozłącznik izolacyjny Compact INV160 sprawdza się w aplikacjach wymagających bezpiecznego, widocznego odłączania obwodów – zarówno w obiektach przemysłowych, jak i komercyjnych. Dzięki kategoriom użytkowania AC21A–AC23A może pracować z obciążeniami rezystancyjnymi, indukcyjnymi oraz mieszanymi.

• Jako główny rozłącznik izolacyjny w rozdzielnicach głównych i podrozdzielniach – umożliwia bezpieczne odcięcie zasilania podczas konserwacji.
• Do odłączania silników, sprężarek i pomp w kategoriach AC22A/AC23A – wytrzymuje prądy rozruchowe i przeciążenia.
• W układach zasilania awaryjnego (DC) – dla napięcia do 250 VDC, np. w systemach UPS lub akumulatorowniach.
• Jako element odłącznika bezpiecznikowego – współpracuje z wkładkami topikowymi w instalacjach wymagających widocznej przerwy.

Wskazówki Montażowe

Montaż rozłącznika Compact INV160 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie DIN (TH35) zgodnie z dokumentacją producenta. Przekroje przewodów dobierz do prądu znamionowego 160 A (zalecane min. 50 mm² Cu przy 40°C). Momenty dokręcania zacisków stosuj według instrukcji dołączonej do produktu. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji w rozdzielnicy.

FAQ

• Czy rozłącznik ma widoczną przerwę styków? Tak, przez przezroczystą osłonę można bezpośrednio obserwować rozwarcie głównych styków, co spełnia wymagania normy IEC 60947-3 dla izolacji widocznej.
• Do jakiego napięcia DC można go stosować? Napięcie znamionowe dla obwodów prądu stałego wynosi 250 VDC. Nie należy przekraczać tej wartości, aby uniknąć ryzyka przeskoku łuku.
• Jakie kategorie użytkowania są dopuszczalne? Rozłącznik jest przystosowany do kategorii AC21A (obciążenia rezystancyjne), AC22A (obciążenia mieszane, np. silniki wentylatorów) oraz AC23A (obciążenia indukcyjne, np. dźwigi, spawarki) przy 415 VAC.
