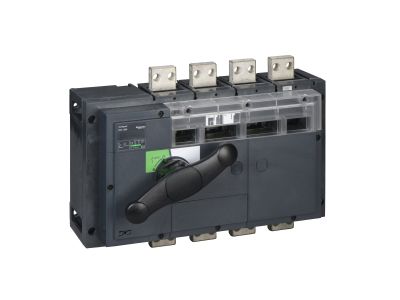

Rozłącznik Compact INS INV INV1250 z widoczną przerwą 4P | 31363 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact INS INV INV1250 z widoczną przerwą (symbol 31363) to 4-biegunowy aparat rozłącznikowy przystosowany do prądu znamionowego 1250 A. Zastosowanie widocznej przerwy stykowej zapewnia wizualne potwierdzenie odłączenia obwodu, co podnosi bezpieczeństwo podczas prac serwisowych i konserwacyjnych. Dzięki kompaktowej budowie umożliwia łatwy montaż w rozdzielnicach głównych oraz instalacjach przemysłowych.

• Prąd znamionowy 1250 A: umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu, bez ryzyka przegrzania styków, co jest kluczowe w instalacjach przemysłowych i energetycznych.
• Widoczna przerwa stykowa: pozwala na szybką, wzrokową kontrolę stanu rozłączenia – zwiększa bezpieczeństwo personelu podczas przeglądów i napraw.
• 4 bieguny (4P): dedykowany do obwodów trójfazowych z przewodem neutralnym, umożliwia odłączenie wszystkich przewodów roboczych jednocześnie.
• Kompaktowa konstrukcja: ułatwia zabudowę w rozdzielnicach głównych, zapewniając oszczędność miejsca przy zachowaniu wysokiej wydajności.
• Niezawodna praca w warunkach przemysłowych: przeznaczony do częstego przełączania i długotrwałej eksploatacji w obwodach o dużych prądach.

Zgodność z Normami

Rozłącznik Compact INS INV INV1250 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i jakości. Produkt przeznaczony do montażu w instalacjach spełniających lokalne przepisy elektroenergetyczne.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i widocznej przerwie, rozłącznik ten znajduje zastosowanie w krytycznych obwodach, gdzie bezpieczeństwo odłączenia ma priorytet. Polecany do:

• Głównego wyłączania zasilania w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Bezpiecznego izolowania obwodów podczas konserwacji maszyn i urządzeń elektrycznych.
• Rozłączania obwodów w instalacjach fotowoltaicznych, transformatorach i silnych obciążeniach trójfazowych.
• Zastosowań w systemach automatyki przemysłowej jako element bezpiecznego odcięcia zasilania.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 1250 A. Dokręcanie śrub zacisków wykonać momentem zalecanym przez producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czym jest widoczna przerwa stykowa i jakie ma zalety? Widoczna przerwa to cecha konstrukcyjna, w której styki rozłącznika są fizycznie odseparowane i widoczne gołym okiem w stanie otwartym. Pozwala to na natychmiastowe, wzrokowe potwierdzenie odłączenia obwodu, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Jaki jest stopień ochrony tego rozłącznika? W dostępnych danych nie podano stopnia ochrony IP. Dla pełnych informacji należy sprawdzić kartę katalogową producenta lub oznaczenia na obudowie.
• Czy rozłącznik może być używany jako wyłącznik główny? Tak, przeznaczony jest do bezpiecznego rozłączania obwodów o prądzie do 1250 A, co czyni go odpowiednim do roli wyłącznika głównego w instalacjach trójfazowych oraz w obwodach wymagających izolacji zgodnie z normami.
