Rozłącznik Compact INS INV INS800 800A 3P | 31330 Schneider Electric

Opis i Kluczowe Cechy

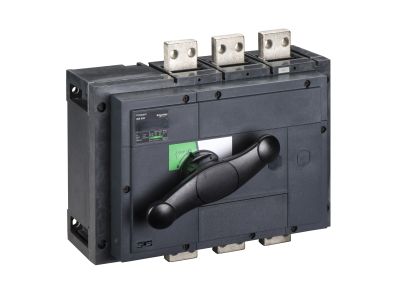

Rozłącznik Compact INS INV INS800 (symbol 31330) to trójbiegunowy, nieautomatyczny rozłącznik izolacyjny z czarnym uchwytem obrotowym. Przeznaczony do bezpiecznego odłączania obwodów pod obciążeniem – prąd roboczy 800 A przy 415 V AC w kategoriach użytkowych AC21A, AC22A i AC23A zapewnia szerokie spektrum zastosowań bez ryzyka przegrzania styków. Napięcie znamionowe 690 V AC 50/60 Hz lub 250 V DC, wbudowany wskaźnik pozytywnego kontaktu potwierdza stan rozwarcia. Urządzenie spełnia wymogi izolacji klasy II zgodnie z IEC 60664.

• Prąd roboczy 800 A (AC21A/AC22A/AC23A): bezpieczna praca przy wysokich obciążeniach ciągłych i przełączeniowych – odpowiedni do silników, transformatorów oraz odbiorników rezystancyjnych.
• Napięcie znamionowe 690 V AC / 250 V DC: uniwersalne zastosowanie zarówno w sieciach trójfazowych, jak i w obwodach prądu stałego.
• Wskaźnik pozytywnego kontaktu: wizualne potwierdzenie rzeczywistego rozwarcia styków – zwiększa bezpieczeństwo podczas prac serwisowych.
• Czarny uchwyt obrotowy: ergonomiczna obsługa, łatwe przełączanie nawet przy dużych siłach łączeniowych.
• Izolacja klasy II (IEC 60664): brak konieczności stosowania dodatkowego uziemienia obudowy – uproszczony montaż i wyższy poziom ochrony.

Zgodność z Normami

Rozłącznik Compact INS800 został zaprojektowany zgodnie z normami IEC 60947-1 i IEC 60947-3 (łączenie i izolacja). Spełnia także wymagania normy IEC 60664 dotyczącej koordynacji izolacji dla urządzeń kategorii II. Posiada oznaczenie CE.

Zastosowanie

Rozłącznik stosuje się w przemysłowych i komercyjnych instalacjach, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem oraz izolacja galwaniczna.

• Odłączanie główne w rozdzielnicach głównych i tablicach bezpieczeństwa – do 800 A.
• Sterowanie i odłączanie silników (kategoria AC23A) oraz transformatorów.
• Praca w układach zasilania rezerwowego oraz przełączników źródeł (ATS).
• Izolacja obwodów prądu stałego (250 V DC) w systemach fotowoltaicznych lub bateryjnych.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN (zgodnie z konfiguracją mechaniczną Compact INS) lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać do prądu 800 A zgodnie z obowiązującymi normami (np. DIN VDE 0298). Moment dokręcania zacisków – stosować się do zaleceń producenta w dołączonej dokumentacji.

FAQ

• Czy rozłącznik można używać do wyłączania prądu zwarciowego? Nie, jest to rozłącznik nieautomatyczny przeznaczony do odłączania obciążeń w warunkach normalnych (kategoria AC21A–AC23A). Do zabezpieczeń zwarciowych należy stosować bezpieczniki lub wyłączniki nadprądowe.
• Jak działa wskaźnik pozytywnego kontaktu? Mechanizm rozłącznika zapewnia fizyczne połączenie wskaźnika z ruchem styków – gdy styki są rozwarte, wskaźnik wyraźnie pokazuje stan OFF, co jest widoczne nawet bez odkręcania pokrywy.
• Jakie napięcie stałe wytrzymuje urządzenie? Producent deklaruje napięcie znamionowe 250 V DC. W przypadku wyższych napięć stałych należy skonsultować się z dokumentacją techniczną.
