Rozłącznik Compact INS INV INS400 żółto-czerwony 400A 4P | 31131 Schneider Electric

Opis i Kluczowe Cechy

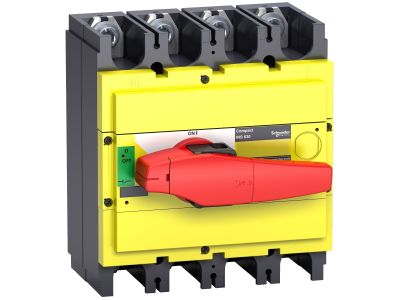

Rozłącznik izolacyjny Compact INS400 o prądzie znamionowym 400A i liczbie biegunów 4P, wyposażony w żółto-czerwony uchwyt. Przeznaczony do bezpiecznego odłączania obwodów trójfazowych z przewodem neutralnym, zapewniając widoczną przerwę izolacyjną i łatwą identyfikację stanu łączeniowego.

• Prąd znamionowy 400A: umożliwia bezpieczne przewodzenie i odłączanie obciążeń o dużym poborze mocy, minimalizując ryzyko przegrzania styków.
• 4 bieguny: pozwala na jednoczesne odłączenie wszystkich trzech faz oraz przewodu neutralnego, co jest kluczowe w instalacjach trójfazowych z wymaganą izolacją całego obwodu.
• Żółto-czerwony uchwyt: wyraźnie sygnalizuje pozycję rozłącznika (żółty – otwarty, czerwony – zamknięty), ułatwiając kontrolę wizualną i zwiększając bezpieczeństwo obsługi.
• Widoczna przerwa izolacyjna: gwarantuje pewne odłączenie napięcia podczas prac serwisowych, zgodnie z wymaganiami dla rozłączników izolacyjnych.
• Kompaktowa konstrukcja serii INS400: zapewnia niezawodność i trwałość w warunkach przemysłowych.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm dotyczących rozłączników izolacyjnych oraz posiada oznaczenie CE. Szczegółowe numery norm należy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Rozłącznik Compact INS400 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i wyraźne odłączenie obwodu pod obciążeniem – zarówno w celach serwisowych, jak i awaryjnych.

• Odłączanie sekcji rozdzielnic przemysłowych i komercyjnych podczas konserwacji lub modernizacji.
• Pełnienie funkcji głównego wyłącznika w instalacjach trójfazowych z neutralnym, np. w halach produkcyjnych, magazynach.
• Izolowanie odbiorników o dużym poborze mocy (silniki, piece, urządzenia HVAC) w celu wykonania prac elektrycznych.
• Stosowanie w systemach automatyki i sterowania jako element z widoczną przerwą izolacyjną.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 / DIN lub płycie montażowej – sposób mocowania należy dostosować do dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 400A. Momenty dokręcania połączeń śrubowych muszą być zgodne z zaleceniami producenta zamieszczonymi na obudowie lub w karcie katalogowej.

FAQ

• Czy rozłącznik INS400 wyposażony jest w bezpieczniki? Nie, jest to rozłącznik izolacyjny bez wkładek bezpiecznikowych. Pełni funkcję odłącznika, a zabezpieczenie nadprądowe należy zapewnić w obwodzie.
• Jaki stopień ochrony IP ma ten rozłącznik? Stopień ochrony nie został podany w specyfikacji. Zaleca się montaż w rozdzielnicy o odpowiednim IP (np. IP54 w warunkach przemysłowych) lub sprawdzenie dokładnych danych w karcie katalogowej producenta.
• Czy mogę użyć tego rozłącznika do wyłączania awaryjnego (stop awaryjny)? Rozłącznik służy do odłączania obwodu pod obciążeniem, ale nie jest przystosowany do przerywania prądów zwarciowych. W zastosowaniach awaryjnych należy stosować wyłączniki nadprądowe lub różnicowoprądowe.
