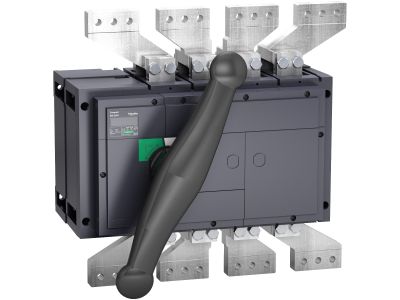

Rozłącznik Compact INS INV, INS2500 4P 2500A | 31341 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact INS INV serii INS2500 (symbol 31341) to czterobiegunowe urządzenie odłączające o prądzie znamionowym 2500 A. Zapewnia bezpieczne i pewne odłączanie obwodów o bardzo dużym obciążeniu w rozdzielnicach głównych i przemysłowych instalacjach energetycznych. Konstrukcja compact pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej wydajności łączeniowej.

• Prąd znamionowy 2500 A: Umożliwia bezpieczną pracę w instalacach o ekstremalnych obciążeniach, eliminując ryzyko przegrzania styków w normalnych warunkach użytkowania.
• 4 bieguny (4P): Gwarantuje odłączanie wszystkich faz oraz przewodu neutralnego, spełniając wymagania izolacji całego obwodu zasilania.
• Technologia Compact: Zwarta budowa ułatwia montaż w ograniczonej przestrzeni rozdzielnicy, obniżając koszty szafy i okablowania.
• Przeznaczenie dla obwodów głównych: Odporność na prądy zwarciowe i obciążenia ciągłe zapewnia długotrwałą niezawodność w krytycznych punktach instalacji.
• Budowa modularna (typ INS): Możliwość łączenia z aparaturą towarzyszącą (np. wyzwalaczami) w ramach systemu Compact INS, co ułatwia rozbudowę i modernizację.

Zgodność z Normami

Rozłącznik Compact INS2500 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania stawiane rozłącznikom izolacyjnym w instalacjach niskiego napięcia, zapewniając bezpieczne odłączenie napięcia podczas prac serwisowych.

Zastosowanie

Rozłącznik compact o prądzie 2500 A znajduje zastosowanie w instalacjach wymagających niezawodnego odłączania dużych mocy – szczególnie w obiektach przemysłowych, data center, szpitalach oraz infrastrukturze krytycznej.

• Główne wyłączniki odłączające w rozdzielnicach głównych zakładów produkcyjnych i magazynów.
• Odłączanie źródeł zasilania w systemach zasilania gwarantowanego (UPS) oraz agregatów prądotwórczych.
• Zabezpieczenie i izolacja linii kablowych o dużym przekroju w trakcie konserwacji i modernizacji.
• Punkt odłączenia w instalacach fotowoltaicznych o dużej mocy (po stronie AC).

Wskazówki Montażowe

Montaż rozłącznika Compact INS2500 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest obciążony. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów dobieraj zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy ten rozłącznik nadaje się do odłączania obciążenia? Rozłącznik typu INS jest przeznaczony do odłączania obwodów przy braku obciążenia lub biernych obciążeń. Nie służy do wyłączania prądów roboczych – w takich przypadkach należy stosować wyłączniki kompaktowe lub bezpieczniki.
• Jaki stopień ochrony ma ten model? W dostarczonych danych nie podano stopnia IP. W typowych rozłącznikach do zabudowy w rozdzielnicach przyjmuje się IP20 dla części czołowej. Szczegóły należy sprawdzić w karcie katalogowej producenta.
• Czy można go używać jako głównego wyłącznika przeciwpożarowego? Tak, pod warunkiem spełnienia wymogów normy PN-HD 60364 oraz lokalnych przepisów. Rozłącznik zapewnia widoczną przerwę izolacyjną po odłączeniu napięcia.
