Rozłącznik Compact INS INV INS250 żółto-czerwony 160A 4P | 31125 Schneider Electric

Opis i Kluczowe Cechy

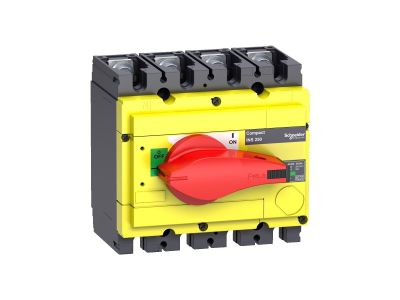

Rozłącznik izolacyjny Compact INS250 o symbolu 31125 to profesjonalne urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 160 A i konfiguracji 4-biegunowej zapewnia niezawodną izolację w instalacjach trójfazowych z przewodem neutralnym. Kompaktowa obudowa ułatwia montaż w rozdzielnicach, a żółto-czerwony uchwyt jednoznacznie sygnalizuje stan pracy (żółty – otwarty, czerwony – zamknięty).

• Prąd znamionowy 160 A: Umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• 4 bieguny (4P): Odłącza wszystkie trzy fazy oraz przewód neutralny, zapewniając pełną izolację galwaniczną w instalacjach 3-fazowych z N.
• Żółto-czerwony uchwyt: Intuicyjna wizualna informacja o stanie rozwarcia – zwiększa bezpieczeństwo podczas obsługi i konserwacji.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy, ułatwia integrację z innymi modułami.
• Oznaczenie INS250: Gwarancja sprawdzonej serii rozłączników izolacyjnych dedykowanych do zastosowań przemysłowych i komercyjnych.

Zgodność z Normami

Rozłącznik Compact INS250 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Urządzenie spełnia rygorystyczne wymagania dotyczące izolacji, trwałości mechanicznej i ochrony przed porażeniem elektrycznym.

Zastosowanie

Rozłącznik izolacyjny 160A 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączenie zasilania głównego lub odbiornika w celu wykonania prac serwisowych, modernizacyjnych lub awaryjnego wyłączenia.

• Główny wyłącznik w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Odłączanie obwodów silnikowych, nagrzewnic, klimatyzatorów i innych urządzeń o dużym poborze prądu.
• Bezpieczne wyłączanie linii zasilających w instalacjach tymczasowych (place budowy, eventy).
• Element systemu wyłączenia awaryjnego w maszynach i liniach produkcyjnych (po spełnieniu dodatkowych wymagań normy EN 60204-1).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Przekrój przewodów dobierz do prądu znamionowego 160 A oraz warunków instalacyjnych. Moment dokręcania zacisków oraz typ i przekrój przewodów należy przyjąć zgodnie z instrukcją dołączoną do produktu.

FAQ

• Czy rozłącznik nadaje się do odłączania obciążenia przy prądzie znamionowym? Tak, rozłącznik INS250 (160A 4P) jest przeznaczony do bezpiecznego odłączania obwodów przy prądzie znamionowym i napięciu pracy, jednak zgodnie z przeznaczeniem rozłączników izolacyjnych zaleca się odłączanie bez obciążenia lub przy znikomym prądzie (np. w stanie jałowym). Dokładne parametry łączeniowe należy sprawdzić w karcie katalogowej producenta.
• Jaki jest stopień ochrony IP tego rozłącznika? W dostępnych danych nie podano konkretnego stopnia ochrony. Standardowo rozłączniki montowane w rozdzielnicach wewnątrz pomieszczeń charakteryzują się ochroną IP20 (ochrona przed dotknięciem palcem). Do zastosowań w środowiskach wilgotnych lub zapylonych należy stosować dodatkowe obudowy.
• Czy rozłącznik posiada podświetlenie lub sygnalizację stanu? Nie, rozłącznik Compact INS250 nie posiada podświetlenia. Stan załączenia/rozłączenia jest wizualnie sygnalizowany pozycją żółto-czerwonego uchwytu (żółty – otwarty, czerwony – zamknięty).
