Rozłącznik Compact INS INV, INS1600, 1600A, 3P | 31336 Schneider Electric

Opis i Kluczowe Cechy

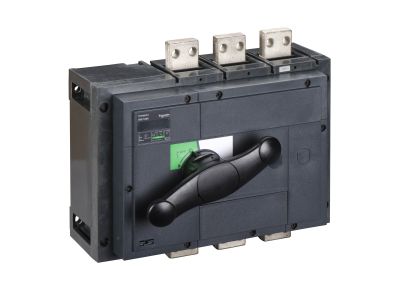

Rozłącznik Compact INS INV, INS1600 o symbolu 31336 to trójbiegunowy, nieautomatyczny aparat rozłącznikowy przeznaczony do izolacji i bezpiecznego odłączania obwodów pod obciążeniem. Wyposażony w czarny uchwyt obrotowy, który zapewnia pewną i czytelną sygnalizację pozycji styków (wskaźnik pozytywnego kontaktu). Prąd operacyjny 1600 A przy 415 V AC w kategoriach użytkowych AC21B i AC22B oraz 1250 A w kategorii AC23A gwarantuje wysoką obciążalność w trudnych warunkach pracy. Napięcie znamionowe 690 V AC 50/60 Hz oraz 250 V DC umożliwia stosowanie zarówno w sieciach trójfazowych, jak i w obwodach prądu stałego. Aparat posiada izolację klasy II (przednia strona) zgodną z IEC 60664, co eliminuje potrzebę stosowania dodatkowej ochrony przeciwporażeniowej.

• Prąd znamionowy 1600 A (AC21B/AC22B): bezpieczne odłączanie odbiorników o znacznym poborze mocy, idealne do sterowania transformatorami, silnikami lub piecami przemysłowymi.
• Napięcie znamionowe 690 V AC / 250 V DC: uniwersalność zastosowania – jedna konstrukcja obsługuje zarówno sieci niskiego napięcia prądu przemiennego, jak i stałego.
• Czarny uchwyt obrotowy ze wskaźnikiem pozytywnego kontaktu: jednoznaczna informacja o stanie położenia styków – wyeliminowanie ryzyka błędnej oceny wizualnej podczas prac serwisowych.
• Kategoria użytkowa AC23A (1250 A): zdolność do łączenia silników oraz obciążeń o wysokim prądzie rozruchowym – przełącznik sprawdza się w układach z bezpośrednim rozruchem.
• Izolacja klasy II (przednia ścianka): wysoki poziom bezpieczeństwa użytkownika – brak konieczności uziemiania obudowy czołowej zgodnie z IEC 60664.

Zgodność z Normami

Rozłącznik Compact INS1600 spełnia wymagania norm IEC 60947-1 oraz IEC 60947-3 dotyczących łączników niskonapięciowych i rozłączników izolacyjnych. Aparat posiada certyfikat CE oraz deklarację zgodności dla kategorii użytkowych AC21B, AC22B i AC23A. Przednia część urządzenia wykonana jest w klasie izolacji II według IEC 60664, co oznacza podwójną izolację bez konieczności uziemiania.

Zastosowanie

Rozłącznik Compact INS1600 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i energetycznych, gdzie wymagane jest bezpieczne odłączanie obciążeń pod napięciem oraz zapewnienie widocznej przerwy izolacyjnej.

• Główny wyłącznik odłączający w rozdzielnicach głównych i podrozdzielnicach (kategoria AC21B/AC22B).
• Odłączanie transformatorów, pieców oporowych i innych odbiorników o charakterze rezystancyjnym lub mieszanym.
• Sterowanie silnikami o dużym prądzie rozruchowym (kategoria AC23A, do 1250 A).
• Obwody prądu stałego (do 250 V DC) w systemach UPS, bateriach akumulatorów i instalacjach fotowoltaicznych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed ponownym załączeniem. Aparat montuje się na szynie TH35 (DIN) lub za pomocą śrub w obudowie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – przy prądzie 1600 A wymagane są przewody o odpowiednio dużym przekroju oraz listwy zaciskowe. Przed pierwszym uruchomieniem sprawdzić poprawność oznaczeń i kierunek obrotów uchwytu (OFF – rozłączony, ON – załączony).

FAQ

• Czy rozłącznik INS1600 ma wbudowaną sygnalizację LED lub podświetlenie? Nie, w danych technicznych nie przewidziano podświetlenia. Stan załączenia / wyłączenia sygnalizuje wbudowany mechaniczny wskaźnik pozytywnego kontaktu (czerwona/zielona tarcza przy uchwycie obrotowym).
• Jaki stopień ochrony IP ma ten rozłącznik? Producent nie podaje stopnia ochrony w dostarczonej specyfikacji. Standardowo aparaty tego typu montowane w rozdzielnicy mają IP20 od strony czołowej – szczegóły należy sprawdzić w pełnej karcie katalogowej lub u producenta.
• Czy rozłącznik nadaje się do rozłączania obwodów pod obciążeniem? Tak. Dzięki kategoriom użytkowym AC21B/AC22B/AC23A jest przystosowany do łączenia i rozłączania prądów roboczych, w tym obciążeń indukcyjnych (silniki) i rezystancyjnych. Zawsze należy jednak respektować graniczne wartości prądów i napięć podane w specyfikacji.
