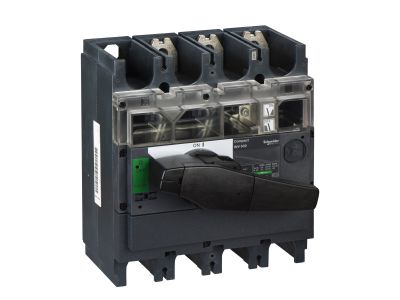

Rozłącznik Compact INS 630A 3P INV630 | 31174 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact INS 630A 3P INV630 (symbol 31174) to profesjonalne urządzenie przeznaczone do bezpiecznego odłączania obwodów trójfazowych o prądzie znamionowym do 630 A. Dzięki trzem biegunom umożliwia jednoczesne rozłączenie wszystkich faz, co zapewnia pełną izolację galwaniczną i bezpieczeństwo serwisowe. Kompaktowa budowa ułatwia montaż w rozdzielnicach głównych.

• Prąd znamionowy 630 A: Pozwala na stosowanie w obwodach o bardzo dużym obciążeniu – od rozdzielnic głównych po zasilanie maszyn przemysłowych – bez ryzyka przeciążenia styków.
• Trzy bieguny (3P): Jednoczesne rozłączanie wszystkich faz w jednym ruchu dźwigni, co gwarantuje bezpieczne odcięcie napięcia podczas prac serwisowych i konserwacyjnych.
• Kompaktowa konstrukcja serii INS: Umożliwia oszczędność miejsca w szafie rozdzielczej przy zachowaniu pełnej wytrzymałości prądowej.
• Wyraźna pozycja wyłączonego (OFF): Możliwość zaplombowania w pozycji wyłączonej – zabezpieczenie przed przypadkowym załączeniem zgodne z wymogami bezpieczeństwa.
• Oznaczenie INV630: Wersja przystosowana do pracy w trudnych warunkach przemysłowych (np. większa odporność na drgania lub wibracje – szczegóły w dokumentacji producenta).

Zgodność z Normami

Rozłącznik Compact INS 630A 3P INV630 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Urządzenie spełnia wymagania standardu DIN w zakresie bezpieczeństwa i niezawodności rozłączników izolacyjnych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik przeznaczony jest do pracy w obwodach prądu przemiennego o napięciu do 690 V (wartość typowa – szczegóły w karcie katalogowej). Idealnie sprawdza się jako główny wyłącznik w rozdzielnicach oraz do odłączania odbiorników o wysokim poborze prądu.

• Główny wyłącznik odłączający w rozdzielnicach głównych budynków użyteczności publicznej i przemysłowych.
• Odłączanie zasilania maszyn i urządzeń produkcyjnych podczas prac konserwacyjnych i awaryjnych.
• Rozłączanie obwodów zasilających silniki o dużych mocach (w połączeniu z odpowiednim układem sterowania).
• Zastosowanie w systemach dystrybucji energii w obiektach komercyjnych i magazynowych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej (w zależności od akcesoriów). Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobrać zgodnie z danymi w instrukcji – dla prądu 630 A zalecane są przewody o odpowiednio dużym przekroju (np. 2×185 mm² Cu).

FAQ

• Czy rozłącznik Compact INS 630A nadaje się do odłączania obciążenia? Tak – jest to rozłącznik izolacyjny przystosowany do odłączania prądów znamionowych w warunkach normalnych. Nie służy jednak do wyłączania zwarć – w obwodzie należy zastosować zabezpieczenie nadprądowe.
• Jaki jest stopień ochrony tego rozłącznika? W karcie katalogowej nie podano konkretnego stopnia IP. Typowo rozłączniki instalowane wewnątrz rozdzielnic mają ochronę wynikającą z obudowy (np. IP20 dla części przednich). Szczegółowe dane znajdziesz w dokumentacji producenta.
• Czy rozłącznik posiada możliwość zaplombowania w pozycji wyłączonej? Tak – konstrukcja umożliwia zaplombowanie dźwigni w pozycji OFF, co zapobiega przypadkowemu załączeniu i jest standardowym wymogiem przy pracach serwisowych.
