Rozłącznik bezpiecznikowy STI/32/2P 10x38 1000VDC | 87.750 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

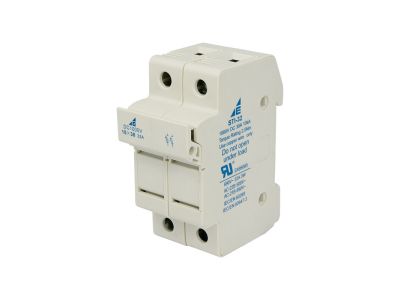

Rozłącznik bezpiecznikowy STI/32/2P marki Elektro-Plast to wysokiej klasy aparat elektryczny zaprojektowany z myślą o rygorystycznych wymaganiach instalacji prądu stałego (DC). Urządzenie pełni funkcję podstawy dla wkładek bezpiecznikowych cylindrycznych o standardowym rozmiarze 10x38 mm, oferując skuteczną ochronę przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu izolacji wynoszącemu aż 1000 V DC, produkt ten stanowi fundament bezpieczeństwa w nowoczesnych systemach generowania energii odnawialnej.

• Wysoka obciążalność: Przystosowany do pracy z prądem znamionowym do 32 A, co pozwala na obsługę rozbudowanych stringów fotowoltaicznych.
• Konstrukcja dwubiegunowa: Szerokość wynosząca 2 moduły (36 mm) umożliwia jednoczesne zabezpieczenie obu biegunów obwodu DC, co jest kluczowe dla izolacji galwanicznej sekcji paneli.
• Kompaktowe wymiary: Głębokość wbudowania wynosząca 62 mm sprawia, że rozłącznik idealnie mieści się w standardowych rozdzielnicach natynkowych i podtynkowych.
• Bezpieczeństwo eksploatacji: Model zamykany (możliwość blokady), co zapobiega przypadkowemu załączeniu lub ingerencji osób niepowołanych podczas prac serwisowych.
• Stopień ochrony IP20: Zapewnia ochronę przed dotykiem części pod napięciem palcem, co podnosi standardy BHP w miejscu pracy elektryka.

Zgodność z Normami

Produkt został sklasyfikowany zgodnie z międzynarodowym systemem ETIM jako podstawa do wkładki bezpiecznikowej cylindrycznej (EC002705) w grupie wyłączników ochronnych i bezpieczników (EG000020). Konstrukcja rozłącznika STI/32/2P odpowiada normom bezpieczeństwa dla aparatury niskiego napięcia stosowanej w fotowoltaice, co gwarantuje niezawodność w ekstremalnych warunkach pracy charakterystycznych dla systemów solarnych, gdzie stabilność parametrów przy wysokim napięciu DC jest priorytetem.

Zastosowanie

Rozłącznik STI/32/2P jest dedykowany przede wszystkim do branży odnawialnych źródeł energii (OZE). Jego głównym obszarem zastosowania są:

• Systemy fotowoltaiczne (PV): Ochrona łańcuchów modułów fotowoltaicznych przed prądami wstecznymi oraz skutkami zwarć wewnątrz generatora PV.
• Magazyny energii: Zabezpieczanie obwodów akumulatorowych pracujących przy wysokich napięciach stałych.
• Przemysłowa automatyka DC: Wszędzie tam, gdzie wymagane jest bezpieczne rozłączanie obwodów prądu stałego o napięciu do 1000 V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Rozłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych przy prądzie 32 A.
• Dobór wkładek: Należy stosować wyłącznie wkładki bezpiecznikowe 10x38 mm o charakterystyce gPV, dedykowane do prądu stałego.
• Wentylacja: W przypadku montażu wielu rozłączników obok siebie w zamkniętej rozdzielnicy, należy uwzględnić współczynnik jednoczesności i zapewnić odpowiednią cyrkulację powietrza ze względu na wydzielane ciepło przez wkładki topikowe.

FAQ

1. Czy rozłącznik posiada wskaźnik zadziałania bezpiecznika?
Nie, model STI/32/2P nie jest wyposażony w optyczny wskaźnik zadziałania. Stan wkładki należy weryfikować manualnie lub za pomocą odpowiedniego przyrządu pomiarowego.

2. Czy urządzenie rozłącza jednocześnie biegun neutralny N?
W przypadku obwodów DC nie występuje klasyczny biegun N, a rozłącznik STI/32/2P jest konstrukcją 2-biegunową, która rozłącza oba tory prądowe jednocześnie, co jest wymagane w systemach PV.

3. Czy w zestawie znajdują się wkładki bezpiecznikowe?
Nie, rozłącznik sprzedawany jest jako podstawa. Wkładki bezpiecznikowe 10x38 mm o odpowiednim amperażu należy dokupić osobno, dopasowując je do parametrów chronionego obwodu.
