Rozłącznik bezpiecznikowy słupowy 3P,160A, Al/Cu2x(16-120)mm2, 6xKG45 SZ160.3 | SZ160.3 Ensto

Opis i Kluczowe Cechy

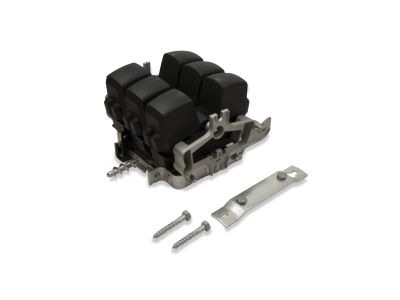

Rozłącznik bezpiecznikowy słupowy SZ160.3 marki ENSTO to zaawansowane rozwiązanie elektroenergetyczne zaprojektowane do pracy w wymagających warunkach sieci napowietrznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczne zarządzanie obciążeniami w trójfazowych systemach rozdzielczych. Kluczowym elementem konstrukcyjnym są oddzielne pokrywy zacisków dla przewodów dochodzących oraz wychodzących, co znacząco podnosi standard bezpieczeństwa podczas prac eksploatacyjnych i serwisowych, minimalizując ryzyko przypadkowego dotyku części pod napięciem.

Produkt został wyposażony w sześć wysokiej jakości zacisków typu KG45.5, które umożliwiają pewne i trwałe połączenie przewodów aluminiowych (Al) oraz miedzianych (Cu). Zakres przekrojów przyłączeniowych wynosi od 16 mm² do 120 mm², co zapewnia dużą elastyczność podczas projektowania i modernizacji linii napowietrznych. Solidna obudowa wykonana z materiałów odpornych na promieniowanie UV oraz zmienne warunki atmosferyczne gwarantuje długowieczność urządzenia w środowisku zewnętrznym.

Zgodność z Normami

Rozłącznik SZ160.3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury łączeniowej niskiego napięcia. Spełnia on wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania prądów roboczych oraz wytrzymałość na prądy zwarciowe w określonych warunkach. Zastosowane materiały izolacyjne posiadają odpowiednie certyfikaty potwierdzające ich odporność na starzenie oraz przebicia elektryczne, co jest kluczowe dla zachowania ciągłości dostaw energii.

Zastosowanie

Głównym obszarem zastosowania rozłącznika ENSTO SZ160.3 są napowietrzne sieci elektroenergetyczne niskiego napięcia. Idealnie sprawdza się jako:

• Zabezpieczenie główne odgałęzień linii napowietrznych.
• Punkt rozłączny na słupach elektroenergetycznych umożliwiający bezpieczną izolację odcinków sieci.
• Zabezpieczenie transformatorów słupowych po stronie niskiego napięcia.
• Przyłącza budynków o dużym zapotrzebowaniu na moc, gdzie wymagane jest stosowanie wkładek bezpiecznikowych o wysokiej zdolności wyłączalnej.

Wskazówki Montażowe

Podczas montażu rozłącznika słupowego SZ160.3 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie przewodów: Przed montażem w zaciskach KG45, przewody aluminiowe powinny zostać oczyszczone z warstwy tlenków i pokryte pastą stykową.
• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić siłę docisku zgodną z zaleceniami producenta, co zapobiega przegrzewaniu się styków.
• Zakres przekrojów: Upewnij się, że stosowane przewody mieszczą się w zakresie 16-120 mm².
• Orientacja: Urządzenie powinno być montowane w pozycji pionowej na żerdziach betonowych lub drewnianych przy użyciu dedykowanych uchwytów montażowych.
• Bezpieczeństwo: Montaż powinien być wykonywany przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochrony osobistej.

FAQ

• Czy rozłącznik obsługuje zarówno przewody Al, jak i Cu? Tak, dzięki zastosowaniu zacisków KG45, urządzenie jest przystosowane do łączenia przewodów aluminiowych oraz miedzianych bez ryzyka korozji elektrochemicznej.
• Jaki jest maksymalny prąd znamionowy urządzenia? Maksymalny prąd znamionowy dla tego modelu wynosi 160 A.
• Czy zestaw zawiera wkładki bezpiecznikowe? Standardowo rozłączniki dostarczane są bez wkładek bezpiecznikowych, które należy dobrać oddzielnie zgodnie z wymaganą charakterystyką zabezpieczenia.
• Czy pokrywy zacisków są demontowalne? Tak, rozłącznik posiada oddzielne, demontowalne pokrywy dla strony zasilającej i odpływowej, co ułatwia dostęp podczas prac instalacyjnych.
