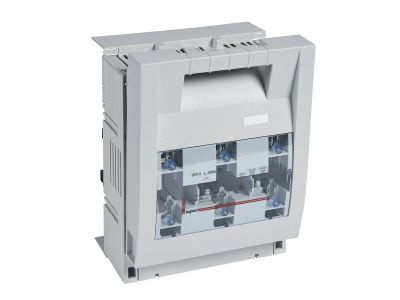

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 3 630A, 60mm | 605209 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH serii SPX (numer katalogowy 605209) został zaprojektowany do bezpiecznego rozłączania obwodów pod obciążeniem. Jego prąd nominalny 630 A pozwala na obsługę obwodów o dużym zapotrzebowaniu mocy bez ryzyka przeciążenia styków. Urządzenie montuje się na systemie szyn zbiorczych 60 mm lub bezpośrednio na płycie montażowej, co zapewnia elastyczność instalacji w rozdzielnicach głównych i podrozdzielnicach.

• Prąd nominalny In 630 A: umożliwia rozłączanie obwodów o znacznym obciążeniu przy zachowaniu wysokiej pewności łączenia.
• Wielkość 3 (NH): dedykowana do wkładek bezpiecznikowych nożowych o dużej wydajności prądowej – wkładki zamawiane osobno.
• Kategoria użytkowania AC23B oraz DC22B: gwarantuje zdolność do rozłączania obwodów zarówno przy obciążeniu motorycznym (AC), jak i rezystancyjnym (DC), co pokrywa większość zastosowań przemysłowych.
• Przezroczysta pokrywa: umożliwia szybki podgląd stanu wkładki bezpiecznikowej bez konieczności otwierania rozłącznika, co skraca czas przeglądów.
• Jednoczesne rozłączanie wszystkich biegunów: zapewnia pełne odizolowanie obwodu od źródła zasilania, zwiększając bezpieczeństwo prac serwisowych.
• Sygnalizacja położenia pokrywy (akcesorium nr 6052 30): pozwala na zdalną kontrolę stanu pokrywy, co może być wykorzystane w systemach automatyki do monitorowania dostępu do bezpieczników.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3. Klasyfikowany jest w kategoriach użytkowania AC23B oraz DC22B, co potwierdza jego przydatność do bezpiecznego rozłączania obwodów pod obciążeniem. Urządzenie posiada oznaczenie CE.

Zastosowanie

Rozłącznik bezpiecznikowy NH SPX sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz systemach rozdziału energii, szczególnie tam gdzie wymagane jest bezpieczne odłączenie obwodu w celach serwisowych lub awaryjnych.

• Rozłączanie i odłączanie obwodów zasilających w instalacjach przemysłowych i komercyjnych.
• Zabezpieczanie obwodów przed przeciążeniem i zwarciem (po zamontowaniu odpowiednich wkładek bezpiecznikowych).
• Sterowanie procesami technologicznymi wymagającymi bezpiecznego odcięcia zasilania.
• Montaż w rozdzielnicach Hager XL3 jako kompaktowe rozwiązanie do rozdziału energii z wykorzystaniem systemu szyn zbiorczych 60 mm.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Rozłącznik mocuje się za pomocą śrub na płycie montażowej lub na systemie szyn zbiorczych 60 mm. Przyłączenie przewodów odbywa się śrubami M12 – należy stosować moment dokręcania zgodny z dokumentacją producenta oraz przekrój przewodów dobrany do prądu 630 A. W przypadku podłączania od góry lub od dołu w systemie szyn zbiorczych, upewnij się, że połączenia są prawidłowo dokręcone.

FAQ

• Czy rozłącznik umożliwia rozłączanie obwodów pod obciążeniem? Tak, zgodnie z normą IEC/EN 60947-3 oraz kategoriami AC23B i DC22B, rozłącznik jest przystosowany do bezpiecznego rozłączania obwodów przy obciążeniu.
• Czy wkładki bezpiecznikowe są dołączone do rozłącznika? Nie, wkładki bezpiecznikowe nożowe należy zamówić osobno. Rozłącznik jest przystosowany do wkładek wielkości 3.
• Jaki jest stopień ochrony rozłącznika? W dostarczonych danych nie podano stopnia ochrony. Należy go określić na podstawie miejsca instalacji i zastosowanej obudowy, zgodnie z wytycznymi producenta systemu.
