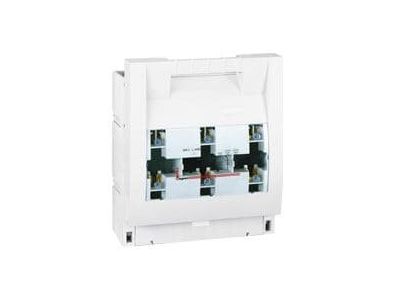

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 3 630A | 605208 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 3 (symbol 605208) to urządzenie przeznaczone do bezpiecznego rozłączania obwodów pod obciążeniem, z prądem nominalnym 630 A. Wielkość rozłącznika i wkładki bezpiecznikowej: 3. Przyłączenie śrubowe M12 gwarantuje pewne i trwałe połączenie przewodów. Montaż możliwy na płycie montażowej lub systemie szyn zbiorczych 60 mm.

• Prąd nominalny łączeniowy In = 630 A: umożliwia pracę w obwodach o dużym poborze mocy, zapewniając rezerwę i bezpieczeństwo przy przeciążeniach.
• Kategoria użytkowania AC23B oraz DC22B: pozwala na rozłączanie obwodów prądu przemiennego i stałego pod obciążeniem, w tym silników i obwodów rezystancyjnych.
• Jednoczesne rozłączanie wszystkich biegunów: zwiększa bezpieczeństwo obsługi i zapobiega niekontrolowanym stanom pośrednim.
• Podgląd stanu wkładki przez przezroczystą pokrywę: umożliwia szybką kontrolę wizualną bez otwierania rozłącznika, skracając czas przeglądów.
• Możliwość sygnalizacji położenia pokrywy (akcesorium nr ref 6052 30): pozwala na zdalne monitorowanie stanu rozłącznika w systemach automatyki.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 (EN 60947-3). Posiada oznaczenie CE, potwierdzające zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Rozłącznik bezpiecznikowy NH SPX 3 dedykowany jest do pracy w rozdzielnicach głównych i przemysłowych, szczególnie w systemie rozdzielnic XL3. Sprawdza się w instalacjach wymagających niezawodnego odłączania obwodów pod obciążeniem.

• Główne rozłączanie obwodów w rozdzielnicach nn (Low Voltage).
• Ochrona i odłączanie obwodów silnikowych, grzewczych i oświetleniowych.
• Zastosowanie w systemach szyn zbiorczych 60 mm z przyłączem od góry lub dołu.
• Stanowiska do rozdzielania energii w obiektach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozłącznik mocuje się na płycie montażowej za pomocą śrub lub na systemie szyn zbiorczych 60 mm. Przyłączenie przewodów wykonuje się za pomocą śrub M12 – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu 630 A oraz warunków instalacji. Wkładki bezpiecznikowe nożowe (wielkość 3) zamawiane są oddzielnie.

FAQ

• Czy rozłącznik umożliwia rozłączanie pod obciążeniem? Tak, kategoria użytkowania AC23B i DC22B gwarantuje bezpieczne rozłączanie obwodów prądu przemiennego i stałego pod pełnym obciążeniem.
• Jakie wkładki bezpiecznikowe pasują do tego modelu? Wkładki bezpiecznikowe nożowe wielkości 3 (NH3) – należy je zamówić osobno.
• Czy dostępna jest sygnalizacja położenia pokrywy? Tak, po zastosowaniu dedykowanego akcesorium (numer ref. 6052 30) możliwe jest zdalne monitorowanie stanu pokrywy.
