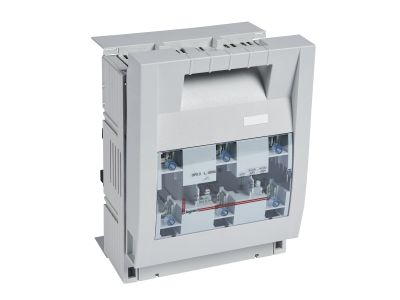

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 2 400A, 60mm | 605207 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 2 o prądzie nominalnym 400 A (symbol 605207) to profesjonalne urządzenie do bezpiecznego rozłączania obwodów pod obciążeniem, zgodne z normą IEC/EN 60947-3. Przeznaczony do montażu na systemie szyn zbiorczych 60 mm, zapewnia elastyczność i łatwość instalacji w rozdzielnicach głównych. Dzięki przezroczystej pokrywie umożliwia szybki podgląd stanu wkładki bezpiecznikowej.

• Prąd nominalny łączeniowy In = 400 A: Umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Kategoria użytkowania AC23B oraz DC22B: Potwierdza zdolność do łączenia i rozłączania obwodów silnikowych (AC) oraz obwodów prądu stałego (DC) z obciążeniem.
• Przezroczysta pokrywa: Pozwala na wizualną kontrolę stanu wkładki bezpiecznikowej bez konieczności otwierania rozłącznika.
• Jednoczesne rozłączanie wszystkich biegunów: Gwarantuje całkowite odcięcie zasilania, co zwiększa bezpieczeństwo obsługi.
• Przyłączenie śrubowe M10: Ułatwia pewne i trwałe podłączenie przewodów o dużym przekroju – dedykowane do prądów rzędu 400 A.

Zgodność z Normami

Rozłącznik bezpiecznikowy NH SPX 2 spełnia wymagania normy IEC/EN 60947-3, co zapewnia bezpieczeństwo i niezawodność w przemysłowych i komercyjnych instalacjach elektrycznych. Urządzenie posiada certyfikat CE.

Zastosowanie

Rozłącznik NH SPX 2 stosowany jest jako główny wyłącznik w rozdzielnicach głównych i podrozdzielnicach, szczególnie w systemach wymagających rozłączania pod obciążeniem oraz zabezpieczenia obwodów wkładkami bezpiecznikowymi nożowymi.

• Zabezpieczanie i rozłączanie obwodów odbiorczych w rozdzielnicach przemysłowych.
• Główny wyłącznik w rozdzielnicach typu XL3 (system montażu dostosowany do tych obudów).
• Instalacje z systemem szyn zbiorczych 60 mm – możliwość podłączenia przewodów z góry lub z dołu.
• Rozłączanie obwodów silnikowych (kategoria AC23B) oraz obwodów prądu stałego (DC22B) w automatyce i energetyce.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie mocować za pomocą śrub na płycie montażowej lub na systemie szyn zbiorczych 60 mm. Przyłączenie przewodów śrubami M10 – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 400 A. Wkładki bezpiecznikowe nożowe należy zamawiać oddzielnie.

FAQ

• Czy rozłącznik umożliwia rozłączanie pod obciążeniem? Tak, zgodnie z normą IEC/EN 60947-3 oraz kategorią użytkowania AC23B/DC22B urządzenie pozwala na bezpieczne rozłączanie obwodów pod obciążeniem.
• Czy pokrywa daje możliwość sygnalizacji położenia? Tak, po zastosowaniu akcesorium nr ref. 6052 30 możliwa jest sygnalizacja położenia pokrywy – zwiększa to bezpieczeństwo eksploatacji.
• Jaka jest szerokość modułu rozłącznika? Produkt przeznaczony jest do montażu na systemie szyn zbiorczych 60 mm. Szerokość modułu (w sensie standardowej szerokości na szynę TH35) nie jest podana w danych technicznych – urządzenie nie jest modułem 1P, 2P itp. tylko montowane w rozdzielnicach XL3 na szynie zbiorczej.
