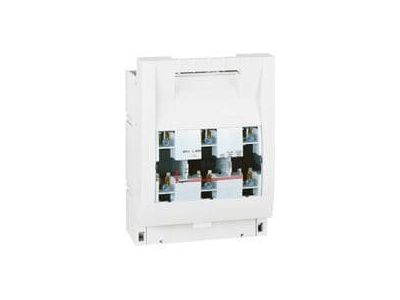

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 2 400A | 605206 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy serii SPX o numerze referencyjnym 605206 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem nominalnym łączeniowym wynoszącym 400 A, co pozwala na bezpieczną obsługę obwodów o dużym obciążeniu w instalacjach przemysłowych i komercyjnych. Rozłącznik jest dedykowany do współpracy z wkładkami bezpiecznikowymi nożowymi o wielkości 2 (NH2), które zapewniają skuteczną ochronę przed skutkami zwarć i przeciążeń.

• Bezpieczeństwo operacyjne: Konstrukcja umożliwia rozłączanie obwodów pod obciążeniem, co jest kluczowe dla ciągłości procesów technologicznych i bezpieczeństwa obsługi.
• Transparentność: Przezroczysta pokrywa pozwala na szybki podgląd stanu wkładki bezpiecznikowej bez konieczności otwierania aparatu.
• Mechanizm rozłączania: Urządzenie gwarantuje jednoczesne rozłączanie wszystkich biegunów, co eliminuje ryzyko pozostawienia części instalacji pod napięciem.
• Przyłącze: Solidne przyłącze śrubowe z gwintem M10 zapewnia trwały styk elektryczny i minimalizuje rezystancję przejścia, co jest kluczowe przy prądach rzędu 400 A.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów bezpiecznikowych. Dzięki temu użytkownik ma pewność, że aparat spełnia najwyższe standardy bezpieczeństwa i niezawodności. Urządzenie posiada wysokie kategorie użytkowania: AC23B dla prądu przemiennego oraz DC22B dla prądu stałego, co potwierdza jego zdolność do łączenia obciążeń o charakterze mieszanym rezystancyjno-indukcyjnym oraz silnie przeciążeniowym.

Zastosowanie

Rozłącznik SPX 2 400A znajduje szerokie zastosowanie w sektorze B2B, w szczególności w:

• Głównych tablicach rozdzielczych w zakładach przemysłowych.
• Systemach zasilania budynków wielkokubaturowych i biurowców.
• Rozdzielnicach systemowych XL3 produkcji Legrand, dzięki pełnej kompatybilności montażowej.
• Układach sterowania silnikami i dużymi odbiornikami energii, gdzie wymagana jest pewna izolacja obwodu.
• Instalacjach fotowoltaicznych i magazynach energii (zgodnie z kategorią DC22B).

Wskazówki Montażowe

Aparat oferuje elastyczne możliwości instalacji, co znacząco ułatwia pracę elektroinstalatorom. Można go zamontować bezpośrednio na płycie montażowej za pomocą śrub lub na systemie szyn zbiorczych o rozstawie 60 mm. W przypadku montażu na szynach zbiorczych, konstrukcja pozwala na podłączenie przewodów zarówno od góry, jak i od dołu, co optymalizuje prowadzenie okablowania wewnątrz szafy. Przy dokręcaniu zacisków śrubowych M10 należy zachować odpowiedni moment obrotowy, aby zapewnić optymalny docisk końcówek kablowych. Istnieje również możliwość doposażenia rozłącznika w akcesorium o nr ref. 6052 30, które służy do sygnalizacji położenia pokrywy, zwiększając poziom nadzoru nad stanem instalacji.

FAQ

• Czy wkładki bezpiecznikowe są częścią zestawu? Nie, wkładki bezpiecznikowe nożowe NH2 należy zamawiać oddzielnie, dopasowując ich charakterystykę do chronionego odbiornika.
• Czy rozłącznik można montować w pionie i poziomie? Tak, konstrukcja pozwala na montaż na płycie montażowej, jednak należy zawsze przestrzegać wytycznych producenta dotyczących kierunku zasilania i chłodzenia.
• Jaki jest rozmiar przyłącza? Rozłącznik wyposażony jest w zaciski śrubowe M10, co pozwala na podłączenie kabli z końcówkami oczkowymi o odpowiednim przekroju dla prądu 400 A.
