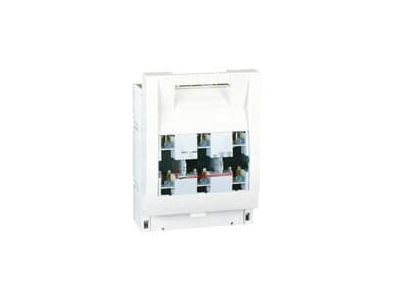

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 1 250A, 60mm | 605205 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH SPX (symbol 605205) o prądzie nominalnym łączeniowym In = 250 A przeznaczony do montażu na systemie szyn zbiorczych 60 mm. Umożliwia bezpieczne rozłączanie obwodów pod obciążeniem, a przezroczysta pokrywa zapewnia podgląd stanu wkładki bez konieczności otwierania. Wielkość rozłącznika i wkładki bezpiecznikowej – 1. Przyłącze śrubowe M10.

• Prąd nominalny łączeniowy In = 250 A: Gwarantuje pewną pracę w obwodach głównych o wysokim zapotrzebowaniu mocy, minimalizując ryzyko przeciążenia styków.
• Montaż na systemie szyn zbiorczych 60 mm: Umożliwia szybkie i stabilne osadzenie w rozdzielnicach oraz łatwe podłączanie przewodów od góry lub od dołu.
• Kategoria użytkowania AC23B oraz DC22B: Potwierdza zdolność do łączenia i rozłączania obwodów rezystancyjnych, indukcyjnych oraz silnikowych w aplikacjach prądu przemiennego i stałego.
• Jednoczesne rozłączanie wszystkich biegunów: Zwiększa bezpieczeństwo poprzez całkowite odcięcie zasilania od odbiornika.
• Możliwość sygnalizacji położenia pokrywy (akcesorium nr ref. 605230): Ułatwia zdalne monitorowanie stanu rozłącznika w systemach automatyki.

Zgodność z Normami

Rozłącznik bezpiecznikowy NH SPX spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność przy rozłączaniu obwodów pod obciążeniem. Posiada certyfikat CE.

Zastosowanie

Rozłącznik przeznaczony jest do stosowania w rozdzielnicach głównych (np. system XL3) jako główny element odcinający zasilanie oraz zabezpieczenie przeciążeniowe i zwarciowe po uzupełnieniu o odpowiednie wkładki bezpiecznikowe nożowe.

• Jako główne zabezpieczenie i rozłącznik w rozdzielnicach przemysłowych i budynków komercyjnych.
• Do selektywnego odcinania obwodów pod obciążeniem (kategoria AC23B i DC22B).
• W instalacach wymagających wizualnej kontroli stanu wkładki bezpiecznikowej przez przezroczystą pokrywę.
• W systemach szyn zbiorczych 60 mm z elastycznym podłączeniem przewodów od góry lub dołu.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Rozłącznik mocuje się na systemie szyn zbiorczych 60 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Przekrój przewodów oraz moment dokręcania przyłączy śrubowych M10 należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy rozłącznik jest dostarczany z wkładką bezpiecznikową? Nie, wkładki bezpiecznikowe nożowe należy zamówić oddzielnie. Wielkość wkładki dla tego modelu to 1.
• Czy można podłączyć przewody od dołu i od góry jednocześnie? Tak, konstrukcja rozłącznika umożliwia podłączanie przewodów zarówno od góry, jak i od dołu, co ułatwia okablowanie w rozdzielnicy.
• Jak sprawdzić, czy pokrywa jest prawidłowo zamknięta? Standardowa pokrywa jest przezroczysta, co pozwala na wizualną kontrolę wkładki. Dodatkowo dostępne jest akcesorium (nr ref. 605230) umożliwiające sygnalizację położenia pokrywy.
