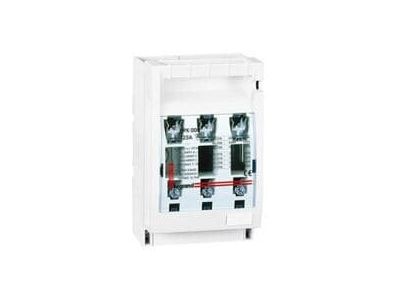

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 000 125A, 60mm | 605201 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH serii SPX o symbolu 605201 przeznaczony jest do bezpiecznego rozłączania obwodów pod obciążeniem w instalacjach przemysłowych i komercyjnych. Urządzenie o prądzie znamionowym 125 A i wielkości wkładki 000 montuje się na systemie szyn zbiorczych 60 mm lub na płycie montażowej. Dzięki przezroczystej pokrywie możliwy jest stały podgląd stanu wkładki bezpiecznikowej, co ułatwia kontrolę bez konieczności otwierania obwodu.

• Prąd znamionowy In = 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas rozłączania pod obciążeniem.
• Kategoria użytkowania AC23B i DC22B: Gwarantuje zdolność łączeniową i rozłączania zarówno w obwodach prądu przemiennego, jak i stałego, co czyni rozłącznik uniwersalnym w zastosowaniach przemysłowych.
• Montaż na systemie szyn zbiorczych 60 mm lub płycie montażowej: Umożliwia elastyczne wkomponowanie w rozdzielnice i szafy sterownicze – zarówno w systemach szyn zbiorczych, jak i na płycie.
• Podgląd stanu wkładki przez przezroczystą pokrywę: Pozwala szybko sprawdzić, czy wkładka bezpiecznikowa jest przepalona, bez konieczności demontażu osłony i przerwania pracy instalacji.
• Przyłączenie śrubowe 1,5–50 mm²: Umożliwia podłączenie szerokiego zakresu przekrojów przewodów, dostosowując się do różnych układów zasilania.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w rozłączaniu obwodów pod obciążeniem. Posiada certyfikację CE i jest zgodny z europejskimi standardami oraz dyrektywami niskonapięciowymi.

Zastosowanie

Rozłącznik bezpiecznikowy NH serii SPX znajduje zastosowanie w rozdzielnicach głównych, przemysłowych szafach sterowniczych oraz instalacjach wymagających bezpiecznego odłączania obwodów pod obciążeniem.

• Główne rozłączanie obwodów zasilających w rozdzielnicach przemysłowych (np. w systemach szyn zbiorczych 60 mm).
• Ochrona odbiorników przed zwarciami i przeciążeniami przy użyciu wkładek bezpiecznikowych nożowych (zamawianych osobno).
• Zastosowanie w rozdzielnicach XL3, gdzie wymagany jest montaż na szynach zbiorczych z możliwością podłączenia przewodów z góry lub z dołu.
• Rozłączanie obwodów prądu stałego w instalacjach fotowoltaicznych lub zasilania awaryjnego (kategoria DC22B).

Wskazówki Montażowe

Montaż i wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się na systemie szyn zbiorczych o rozstawie 60 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Przekrój przewodów przyłączeniowych należy dobrać stosownie do prądu obciążenia (dopuszczalny zakres 1,5–50 mm²). Docisk śrub należy wykonać zgodnie z momentem dokręcania podanym w dokumentacji producenta. W przypadku montażu na szynach zbiorczych możliwe jest podłączenie przewodów zarówno od góry, jak i od dołu.

FAQ

• Czy rozłącznik jest gotowy do pracy bezpośrednio po wyjęciu z opakowania? Tak, ale wymaga osobnego zamówienia wkładek bezpiecznikowych nożowych (wielkość 000), które nie są dołączone do zestawu. Należy je dobrać do prądu i charakterystyki chronionego obwodu.
• Czy pokrywa sygnalizuje otwarcie rozłącznika? Standardowa pokrywa jest przezroczysta i umożliwia podgląd wkładki, ale sygnalizację położenia pokrywy można uzyskać po zastosowaniu dedykowanego akcesorium o numerze ref. 6052 30.
• Jaka jest kategoria użytkowania rozłącznika? Urządzenie posiada kategorię AC23B dla prądu przemiennego oraz DC22B dla prądu stałego, co oznacza zdolność do rozłączania obwodów pod obciążeniem w trudnych warunkach przemysłowych.
