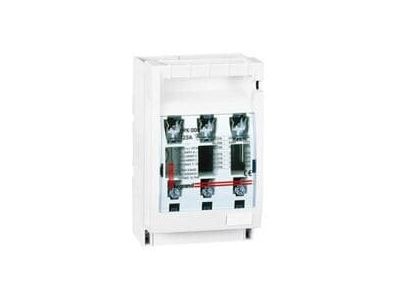

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 000 125A | 605200 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy skrzynkowy NH SPX 000 o numerze referencyjnym 605200 to zaawansowane rozwiązanie od renomowanego producenta Legrand, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem nominalnym łączeniowym wynoszącym 125 A, co pozwala na efektywne zarządzanie energią w obwodach o znacznym obciążeniu. Dzięki zastosowaniu wielkości 000 dla rozłącznika i dedykowanych wkładek bezpiecznikowych, produkt zachowuje kompaktowe wymiary przy zachowaniu pełnej funkcjonalności.

• Rozłączanie pod obciążeniem: Konstrukcja aparatu umożliwia bezpieczne przerywanie obwodów elektrycznych nawet w trakcie przepływu prądu roboczego.
• Przezroczysta pokrywa: Zastosowanie transparentnego elementu czołowego pozwala na natychmiastową weryfikację stanu wkładki bezpiecznikowej bez konieczności otwierania urządzenia.
• Kategorie użytkowania: Wysoka odporność eksploatacyjna potwierdzona kategoriami AC23B oraz DC22B, co gwarantuje niezawodność w różnorodnych środowiskach pracy.
• Jednoczesne rozłączanie biegunów: Mechanizm zapewnia synchroniczne odłączenie wszystkich biegunów, co jest kluczowe dla ochrony personelu i urządzeń.
• Elastyczność przyłączy: Zaciski śrubowe obsługują przewody o przekroju od 1,5 mm² do 50 mm², co umożliwia stabilne i pewne połączenie elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3. Norma ta definiuje wymagania dotyczące rozłączników, odłączników oraz zestawów bezpiecznikowych, gwarantując, że urządzenie spełnia najwyższe standardy w zakresie zdolności łączeniowej, izolacji oraz bezpieczeństwa użytkowania w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik SPX 000 125A znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Jest idealnym rozwiązaniem do:

• Głównych i pomocniczych rozdzielnic niskiego napięcia, w tym dedykowanego systemu Legrand XL3.
• Zabezpieczania linii zasilających w zakładach produkcyjnych i obiektach użyteczności publicznej.
• Montażu na płytach montażowych w szafach sterowniczych.
• Integracji z systemami szyn zbiorczych o rozstawie 60 mm (z możliwością podłączenia przewodów od góry lub od dołu).

Wskazówki Montażowe

Instalacja rozłącznika powinna być przeprowadzona przez wykwalifikowany personel. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Mocowanie: Urządzenie można zamontować bezpośrednio na płycie montażowej za pomocą śrub lub na systemie szyn zbiorczych 60 mm.
• Moment dokręcania: Należy zapewnić odpowiedni docisk przewodów w zaciskach śrubowych (zakres 1,5-50 mm²), aby uniknąć przegrzewania się styków.
• Wkładki bezpiecznikowe: Należy pamiętać, że wkładki nożowe NH nie są częścią zestawu i muszą zostać dobrane oraz zamówione oddzielnie zgodnie z charakterystyką zabezpieczanego obwodu.
• Akcesoria: Istnieje możliwość doposażenia rozłącznika w styk pomocniczy (nr ref 6052 30) w celu zdalnej sygnalizacji położenia pokrywy.

FAQ

• Czy rozłącznik zawiera wkładki bezpiecznikowe w zestawie? Nie, wkładki bezpiecznikowe nożowe NH należy zamawiać oddzielnie, dopasowując ich prąd znamionowy do potrzeb instalacji.
• Czy urządzenie można montować na szynie DIN? Standardowo rozłącznik przeznaczony jest do montażu na płycie montażowej lub systemie szyn zbiorczych 60 mm.
• Jaki jest maksymalny przekrój kabla, który można podłączyć? Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju znamionowym do 50 mm².
