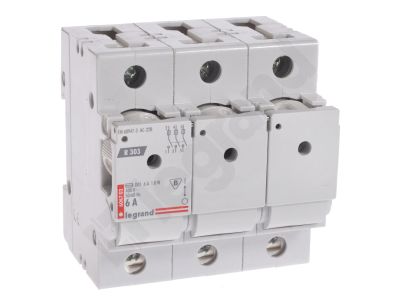

Rozłącznik bezpiecznikowy R 303 6A 3P | 606702 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy R 303 marki Legrand o numerze referencyjnym 606702 to zaawansowany aparat modułowy zaprojektowany do profesjonalnych instalacji elektroenergetycznych. Urządzenie jest przystosowane do pracy w układach trójfazowych (3P) przy napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 6 A, co pozwala na precyzyjne zabezpieczenie obwodów o mniejszym obciążeniu. Kluczową cechą konstrukcyjną jest kompatybilność z wkładkami topikowymi typu D 01. Dzięki przemyślanej budowie, rozłącznik umożliwia stosowanie wkładek o mniejszym prądzie znamionowym niż prąd aparatu, co znacząco zwiększa elastyczność projektową. Szerokość urządzenia wynosi 4,5 modułu (gdzie 1 moduł to 17,5 mm), co przekłada się na stabilny montaż i optymalne odprowadzanie ciepła wewnątrz rozdzielnicy.

• Trójbiegunowa konstrukcja: Zapewnia jednoczesne rozłączanie trzech faz, co jest kluczowe dla bezpieczeństwa systemów 400V.
• Charakterystyka gG/gL: Aparat jest w pełni przystosowany do współpracy z wkładkami o charakterystyce ogólnej (gG) oraz liniowej (gL), chroniąc kable i przewody przed skutkami zwarć i przeciążeń.
• Modułowość: Szerokość 4,5 modułu pozwala na łatwą integrację w standardowych szafach sterowniczych.
• Bezpieczeństwo eksploatacji: Możliwość zastosowania izolacyjnej atrapy wkładek D 01 i D 02 w celach serwisowych lub konfiguracyjnych.

Zgodność z Normami

Produkt marki Legrand został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dotyczącymi aparatury niskiego napięcia. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, co gwarantuje jego niezawodność jako elementu izolacyjnego i zabezpieczającego w trudnych warunkach przemysłowych. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i posiadają odpowiednią klasę palności, co jest standardem w profesjonalnych rozwiązaniach elektro-technicznych.

Zastosowanie

Rozłącznik R 303 6A 3P znajduje szerokie zastosowanie w sektorze B2B, w tym w budownictwie przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów sterowniczych i sygnalizacyjnych w automatyce przemysłowej.
• Ochrony odbiorników trójfazowych o niskim poborze mocy, takich jak małe silniki czy wentylatory.
• Zastosowania w rozdzielnicach głównych i oddziałowych jako element selektywnego zabezpieczenia instalacji.
• Instalacji wymagających częstej kontroli stanu wkładek topikowych dzięki łatwemu dostępowi do gniazd bezpiecznikowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Dobór przewodów powinien odpowiadać prądowi znamionowemu 6 A oraz wytrzymałości zwarciowej wkładki topikowej.
• Przestrzeń w rozdzielnicy: Ze względu na szerokość 4,5 modułu, należy zarezerwować odpowiednią ilość miejsca na szynie DIN, uwzględniając odstępy wentylacyjne jeśli wymaga tego projekt.
• Wymiana wkładek: Przed wymianą wkładki topikowej należy upewnić się, że dźwignia rozłącznika znajduje się w pozycji otwartej (OFF).

FAQ

• Czy w tym rozłączniku mogę zastosować wkładkę 2A? Tak, konstrukcja pozwala na montaż wkładek o mniejszym prądzie znamionowym niż prąd aparatu, pod warunkiem zachowania rozmiaru D 01.
• Jaka jest szerokość urządzenia w milimetrach? Szerokość wynosi 4,5 modułu, co odpowiada około 78,75 mm.
• Czy produkt zawiera wkładki w zestawie? Standardowo rozłączniki dostarczane są bez wkładek topikowych, co pozwala na ich indywidualny dobór zależnie od potrzeb instalacji.
• Czy można stosować atrapy wkładek? Tak, Legrand oferuje w asortymencie dodatkowym atrapy wykonane z materiału izolacyjnego dla wielkości D 01 i D 02.
