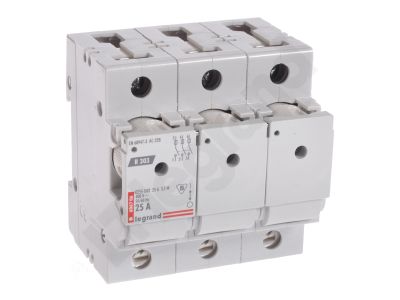

Rozłącznik bezpiecznikowy R 303 25A 3P | 606706 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy R 303 o numerze referencyjnym 606706 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na skuteczne zabezpieczenie i rozłączanie trzech faz w obwodach prądu przemiennego o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 25 A, co sprawia, że jest ono idealnym wyborem do ochrony instalacji o umiarkowanym poborze mocy. Kluczową zaletą tego modelu jest jego uniwersalność – aparat jest przystosowany do współpracy z wkładkami topikowymi typu D 02, jednak konstrukcja pozwala również na zastosowanie wkładek o mniejszym prądzie znamionowym (D 01 lub D 02), dopasowanych do specyfiki chronionego odbiornika. Szerokość aparatu wynosi 4,5 modułu (przy standardzie 17,5 mm na moduł), co zapewnia stabilność mechaniczną i odpowiednie odprowadzanie ciepła podczas pracy pod obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Rozłącznik obsługuje wkładki topikowe o charakterystykach gG oraz gL, co potwierdza jego zdolność do ochrony zarówno przewodów, jak i urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć. Materiały izolacyjne użyte do produkcji obudowy oraz akcesoriów dodatkowych, takich jak izolacyjne atrapy wkładek, spełniają wysokie wymagania dotyczące odporności termicznej i dielektrycznej, co jest kluczowe w profesjonalnych rozdzielnicach niskiego napięcia.

Zastosowanie

Rozłącznik Legrand R 303 25A znajduje szerokie zastosowanie w sektorze B2B, w tym w budownictwie przemysłowym, komercyjnym oraz w zaawansowanych instalacjach domowych. Jest niezastąpiony w głównych i pomocniczych rozdzielnicach elektrycznych, gdzie wymagane jest pewne i bezpieczne rozłączanie obwodów pod obciążeniem. Dzięki możliwości stosowania wkładek o różnych prądach znamionowych, inżynierowie mogą elastycznie konfigurować stopnień ochrony dla silników, układów sterowania oraz linii zasilających, zachowując pełną selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35). Ze względu na szerokość wynoszącą 4,5 modułu (ok. 78,75 mm), należy przewidzieć odpowiednią ilość miejsca w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i zminimalizować rezystancję przejścia. Aparat umożliwia łatwą wymianę wkładek topikowych, a opcjonalne zastosowanie atrapy wykonanej z materiału izolacyjnego pozwala na bezpieczne zaślepienie gniazd w przypadku czasowego wyłączenia toru prądowego z eksploatacji. Przed uruchomieniem należy upewnić się, że parametry wkładki topikowej są zgodne z prądem znamionowym chronionego obwodu.

FAQ

• Czy w rozłączniku o prądzie 25A mogę zastosować wkładki o mniejszym amperażu? Tak, konstrukcja aparatu pozwala na montaż wkładek o mniejszym prądzie znamionowym, dopasowanych do wielkości D 01 lub D 02.
• Jaka jest szerokość montażowa urządzenia? Urządzenie zajmuje 4,5 modułu w rozdzielnicy, co odpowiada szerokości około 78,75 mm.
• Jakie typy wkładek są kompatybilne z tym modelem? Rozłącznik jest dedykowany dla wkładek typu D 02 o charakterystykach gG oraz gL.
• Czy produkt posiada w zestawie atrapy wkładek? Atrapy wykonane z materiału izolacyjnego są dostępne w asortymencie dodatkowym i służą do zabezpieczenia pustych gniazd bezpiecznikowych.
