Rozłącznik bezpiecznikowy R 303 16A 3P | 606704 Legrand

Opis i Kluczowe Cechy

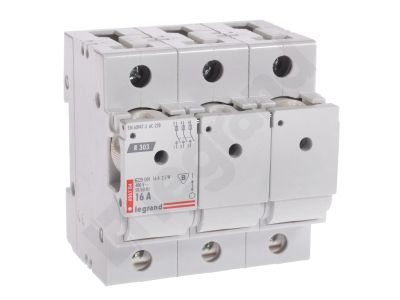

Rozłącznik bezpiecznikowy R 303 o numerze referencyjnym 606704 to zaawansowany aparat modułowy renomowanej marki LEGRAND, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co umożliwia jednoczesne rozłączanie trzech faz w obwodach prądu przemiennego o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 16 A, co pozwala na skuteczną ochronę odbiorników o średnim poborze mocy.

Kluczową zaletą rozłącznika jest jego uniwersalność w zakresie doboru wkładek topikowych. Aparat jest przystosowany do współpracy z wkładkami typu D 01 o charakterystykach gG (ogólnego przeznaczenia) oraz gL (ochrona kabli i przewodów). Konstrukcja pozwala na stosowanie wkładek o mniejszym prądzie znamionowym niż prąd znamionowy samego aparatu, co daje projektantom dużą elastyczność w konfiguracji zabezpieczeń. Szerokość urządzenia wynosi 4,5 modułu (gdzie 1 moduł to 17,5 mm), co przekłada się na precyzyjne planowanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury łączeniowej i zabezpieczającej. Wykorzystanie wkładek o charakterystyce gG oraz gL gwarantuje pełną kompatybilność z europejskimi standardami ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Materiały izolacyjne użyte do produkcji obudowy oraz akcesoriów dodatkowych, takich jak atrapy wkładek, spełniają wysokie wymagania dotyczące odporności termicznej i dielektrycznej.

Zastosowanie

Rozłącznik R 303 16A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemysłowych rozdzielnicach głównych i oddziałowych: Jako element zabezpieczający obwody zasilające maszyny i urządzenia.
• Budownictwie komercyjnym: Ochrona instalacji oświetleniowych, grzewczych oraz klimatyzacyjnych w biurowcach i centrach handlowych.
• Automatyce budynkowej: Zabezpieczenie kluczowych węzłów zasilających sterowniki i elementy wykonawcze.
• Modernizacji istniejących układów: Dzięki modułowej budowie i standardowemu montażowi, idealnie nadaje się do wymiany starszych typów zabezpieczeń.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Szerokość w rozdzielnicy: Należy zarezerwować 78,75 mm wolnego miejsca (4,5 modułu), aby zapewnić poprawną zabudowę aparatu.
• Dobór wkładek: Należy upewnić się, że wkładka topikowa D 01 jest poprawnie osadzona w gnieździe przed zamknięciem dźwigni rozłącznika.
• Bezpieczeństwo: Wszelkie prace konserwacyjne i wymiana wkładek powinny odbywać się przy zachowaniu procedur bezpieczeństwa i po upewnieniu się o braku napięcia w obwodzie (jeśli dotyczy procedury serwisowej).

FAQ

• Czy w rozłączniku można stosować wkładki o prądzie mniejszym niż 16A? Tak, konstrukcja aparatu pozwala na zastosowanie wkładek D 01 o mniejszym prądzie znamionowym, dopasowanym do konkretnego odbiornika.
• Jaka jest szerokość urządzenia w milimetrach? Szerokość wynosi 4,5 modułu, co odpowiada 78,75 mm.
• Czy produkt zawiera wkładki topikowe w zestawie? Zazwyczaj wkładki topikowe należy dokupić osobno, dobierając ich prąd znamionowy do potrzeb instalacji.
• Do czego służy atrapa wkładki wymieniona w opisie? Atrapa wykonana z materiału izolacyjnego służy do zaślepienia niewykorzystanych gniazd lub jako element dystansowy/izolacyjny w asortymencie dodatkowym.
