Rozłącznik bezpiecznikowy R 301 16A 1P | 606604 Legrand

Opis i Kluczowe Cechy

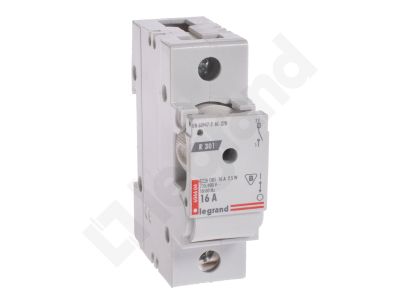

Rozłącznik bezpiecznikowy R 301 16A 1P o numerze referencyjnym 606604 to zaawansowane rozwiązanie od renomowanego producenta aparatury modułowej – firmy Legrand. Urządzenie zostało zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych niskiego napięcia. Prąd znamionowy o wartości 16 A pozwala na skuteczne zabezpieczanie obwodów przed skutkami przeciążeń i zwarć. Aparat charakteryzuje się szerokością wynoszącą 1,5 modułu (co odpowiada 26,25 mm), co jest istotną informacją przy planowaniu przestrzeni w rozdzielnicy.

Kluczową zaletą rozłącznika R 301 jest jego uniwersalność w zakresie stosowanych wkładek topikowych. Urządzenie jest dedykowane do wkładek typu D 01, jednak konstrukcja pozwala na elastyczne dopasowanie zabezpieczenia – w aparatach o wyższym prądzie znamionowym można stosować wkładki o mniejszym amperażu, pod warunkiem zachowania odpowiedniej wielkości fizycznej (D 01 lub D 02). Dodatkowo, system umożliwia wykorzystanie izolacyjnych atrap wkładek, co podnosi bezpieczeństwo podczas prac serwisowych.

• Prąd znamionowy: 16 A – optymalny dla standardowych obwodów odbiorczych.
• Liczba biegunów: 1P (jednobiegunowy), dedykowany do pracy w układach 230/400 V~.
• Typ wkładki: D 01, zapewniający precyzyjne przerwanie obwodu.
• Szerokość montażowa: 1,5 modułu (17,5 mm x 1,5), co ułatwia optymalizację miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury łączeniowej i zabezpieczającej. Rozłącznik obsługuje wkładki topikowe o charakterystykach gG oraz gL, co potwierdza jego przydatność zarówno w ochronie ogólnej (gG – ochrona pełnozakresowa urządzeń ogólnego przeznaczenia), jak i w specyficznych zastosowaniach liniowych (gL). Wykorzystanie materiałów izolacyjnych wysokiej klasy gwarantuje trwałość i odporność na wysokie temperatury powstające podczas przepływu prądu zwarciowego.

Zastosowanie

Rozłącznik bezpiecznikowy Legrand R 301 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest idealnym wyborem do:

• Zabezpieczania obwodów gniazd wtykowych i oświetleniowych.
• Ochrony urządzeń sterowniczych w szafach automatyki.
• Zastosowania jako główny element odcinający w mniejszych rozdzielnicach piętrowych.
• Instalacji, gdzie wymagana jest widoczna przerwa izolacyjna oraz łatwa wymiana elementu zabezpieczającego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Ze względu na szerokość 1,5 modułu, należy upewnić się, że w rozdzielnicy zarezerwowano odpowiednią ilość miejsca. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Dobór przewodów: Przekrój znamionowy przewodów przyłączeniowych musi być dostosowany do prądu 16 A oraz charakterystyki obciążenia.
• Wymiana wkładki: Przed wymianą wkładki topikowej należy upewnić się, że rozłącznik znajduje się w pozycji otwartej, co gwarantuje bezpieczną obsługę bez ryzyka porażenia.

FAQ

• Czy w tym rozłączniku mogę zastosować wkładkę 10A? Tak, konstrukcja pozwala na zastosowanie wkładek o mniejszym prądzie znamionowym niż prąd aparatu, o ile są to wkładki typu D 01.
• Jaka jest różnica między charakterystyką gG a gL? Obecnie obie te charakterystyki są często łączone (gG/gL). Oznaczają one wkładki ogólnego przeznaczenia, które chronią zarówno przed przeciążeniami, jak i zwarciami.
• Czy rozłącznik zajmuje tyle samo miejsca co standardowy bezpiecznik nadprądowy? Nie, standardowy bezpiecznik zajmuje zazwyczaj 1 moduł (17,5 mm), natomiast ten model zajmuje 1,5 modułu (ok. 26 mm).
