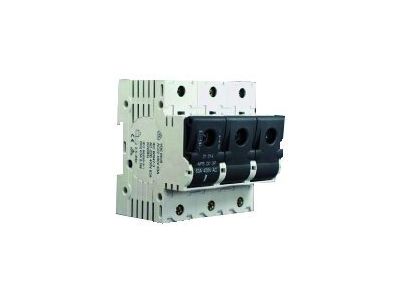

Rozłącznik bezpiecznikowy PLTSD02 3-biegunowy 052048 | 05101671 PROTEC.class

Alternatywny kod produktu: 052048

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy PLTSD02 3-biegunowy (indeks 05101671) to niezawodne urządzenie do odłączania i zabezpieczania obwodów w rozdzielnicach. Prąd znamionowy 63 A oraz napięcie 400 V AC czynią go odpowiednim do obciążeń w sieciach trójfazowych, a montaż na zatrzask na szynie DIN upraszcza instalację. Możliwość współpracy z wkładkami bezpiecznikowymi D02 oraz D01 (z elementem redukcyjnym PLTSR) zapewnia elastyczność doboru zabezpieczeń.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu – wysoka ciągłość zasilania bez ryzyka przegrzania.
• Napięcie znamionowe 400 V AC: dedykowany do sieci trójfazowych, powszechnie stosowanych w instalacjach przemysłowych i budynkowych.
• Znamionowy warunkowy prąd zwarciowy 50 kA / 400 V / 63 A: wysoka zdolność zwarciowa wkładek bezpiecznikowych – skuteczna ochrona w razie awarii.
• Zaciski 1,5–35 mm² z możliwością podłączenia dwóch przewodów lub szyny grzebieniowej: łatwe i elastyczne przyłączanie przewodów o dużym przekroju oraz szyn zbiorczych.
• Możliwość plombowania oraz pewne mocowanie wkładek: zabezpieczenie przed nieautoryzowanym demontażem i stabilne osadzenie bezpieczników.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC 60947-1:2007 + A1:2010 oraz IEC 60947-3:2008 + A1:2012, a także VDE 0638/09.81. Ochrona przed dotykiem zgodna z BGV A2. Wkładki bezpiecznikowe muszą odpowiadać DIN VDE 0636-3 oraz wymogom IEC. Urządzenie posiada certyfikat CE.

Zastosowanie

Rozłącznik bezpiecznikowy PLTSD02 przeznaczony jest do odłączania i zabezpieczania obwodów w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Zabezpieczanie obwodów odbiorczych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Odłączanie zasilania w celu wykonania prac serwisowych lub konserwacyjnych.
• Stosowanie jako główny wyłącznik bezpiecznikowy w szafach sterowniczych maszyn i urządzeń.
• Ochrona przed skutkami zwarć i przeciążeń (w połączeniu z wkładkami D01/D02 odpowiednio dobranymi do obciążenia).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) – zatrzaskowe osadzenie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zaciski 1,5–35 mm²). Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. W przypadku stosowania wkładek D01 wymagane jest użycie elementu redukcyjnego PLTSR. Zaleca się plombowanie po montażu w celu zabezpieczenia przed manipulacją.

FAQ

• Czy rozłącznik jest przystosowany do wkładek bezpiecznikowych D01? Tak, ale do montażu wkładek D01 wymagany jest element redukcyjny PLTSR (niedostarczany w zestawie). Wkładki D02 można montować bezpośrednio.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski umożliwiają podłączenie przewodów o przekroju od 1,5 do 35 mm². Dopuszcza się jednoczesne podłączenie dwóch przewodów lub przewodu i szyny grzebieniowej.
• Czy rozłącznik można plombować? Tak, konstrukcja obudowy przewiduje możliwość założenia plomby, co zapobiega nieautoryzowanemu demontażowi wkładek i zwiększa bezpieczeństwo instalacji.
