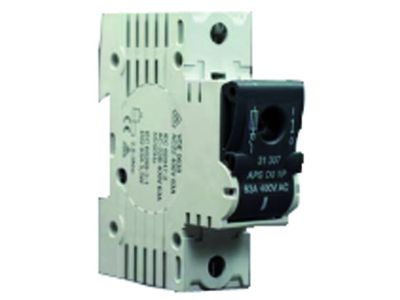

Rozłącznik bezpiecznikowy PLTSD02 1-biegunowy 052047 | 05101670 PROTEC.class

Alternatywny kod produktu: 052047

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy PLTSD02 (indeks 05101670) to 1-biegunowe urządzenie przeznaczone do montażu wkładek bezpiecznikowych D02 oraz D01 (z elementem redukcyjnym PLTSR). Prąd znamionowy 63 A i napięcie 400 V AC pozwalają na bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Znamionowy warunkowy prąd zwarciowy 50 kA zapewnia skuteczną ochronę w przypadku zwarcia.

• Prąd znamionowy 63 A / napięcie 400 V AC: umożliwia pracę w obwodach o dużym obciążeniu, zachowując wysoki margines bezpieczeństwa.
• Znamionowy warunkowy prąd zwarciowy 50 kA (dla wkładek 63 A): gwarantuje wytrzymałość na prądy zwarciowe i ochronę instalacji.
• Kompatybilność z wkładkami D02 oraz D01 (z reduktorem PLTSR): elastyczność w doborze rodzaju zabezpieczenia nadprądowego.
• Możliwość plombowania: zabezpiecza przed nieautoryzowanym dostępem i manipulacją.
• Zaciski 1,5–35 mm² z możliwością podłączenia dwóch przewodów lub szyny grzebieniowej: ułatwia montaż i pozwala na elastyczne prowadzenie instalacji.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC 60947-1:2007 + A1:2010, IEC 60947-3:2008 + A1:2012 oraz VDE 0638/09.81. Przeznaczony do wkładek bezpiecznikowych D01 i D02 oraz wstawek kalibrowych zgodnych z DIN VDE 0636-3 IEC. Posiada certyfikat CE.

Zastosowanie

Rozłącznik bezpiecznikowy PLTSD02 znajduje zastosowanie w rozdzielnicach i tablicach bezpiecznikowych, gdzie wymagane jest bezpieczne odłączanie obwodów odbiorczych oraz ochrona przed skutkami zwarć.

• Zabezpieczenie obwodów odbiorczych w budynkach mieszkalnych i komercyjnych.
• Odłączanie i zabezpieczanie linii oświetlenia, gniazd wtyczkowych oraz mniejszych odbiorników przemysłowych.
• Stosowanie w rozdzielnicach jako główne zabezpieczenie przedlicznikowe lub odbiorcze.
• Realizacja punktów odłączenia w instalacjach wymagających plombowania (np. w układach pomiarowych).

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN (TH35) za pomocą zatrzasku. Zaciski przewodów dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów (1,5–35 mm²) dobieraj do prądu obciążenia. W przypadku wkładek D01 wymagany jest element redukcyjny PLTSR. Po montażu sprawdź pewność mocowania wkładki bezpiecznikowej.

FAQ

• Czy do rozłącznika PLTSD02 można stosować wkładki D01? Tak, ale wymagany jest dedykowany element redukcyjny PLTSR. Bez niego wkładka D01 nie będzie prawidłowo zamocowana.
• Jaki maksymalny przekrój przewodu można podłączyć pod zaciski? Zaciski obsługują przewody o przekroju od 1,5 do 35 mm². Możliwe jest jednoczesne podłączenie dwóch przewodów lub przewodu i szyny grzebieniowej.
• Czy rozłącznik można zaplombować? Tak, konstrukcja obudowy przewiduje możliwość plombowania, co zabezpiecza przed nieautoryzowanym dostępem i manipulacją.
