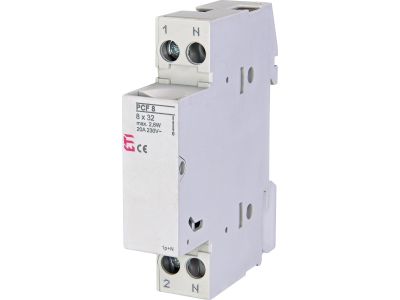

Rozłącznik bezpiecznikowy PCF 8 1p+N | 002530002 Eti

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy PCF 8 1p+N to kompaktowe urządzenie modułowe przeznaczone do montażu na szynie DIN 35 mm. Zaprojektowany do zabezpieczania i odłączania pojedynczego obwodu jednofazowego z zachowaniem ciągłości neutralnego przewodu. Charakteryzuje się wysoką niezawodnością działania i łatwością obsługi, co czyni go idealnym rozwiązaniem dla instalacji elektrycznych w budownictwie mieszkaniowym, obiektach usługowych i przemysłowych.

• Konstrukcja 1p+N: Zapewnia niezależne odłączanie fazy i neutralnego przewodu, ułatwiając prace serwisowe i konserwację instalacji.
• Montaż na szynie DIN 35 mm: Szybki i estetyczny montaż, kompatybilny z większością rozdzielnic i szaf sterowniczych.
• Prąd znamionowy 8A: Odpowiedni dla zabezpieczania obwodów oświetleniowych, gniazd wtykowych i małych odbiorników.
• Wytrzymała obudowa modułowa: Odporna na warunki środowiskowe i mechaniczne uszkodzenia, spełniająca wymagania norm bezpieczeństwa.
• Bezpieczne odłączanie: Mechanizm zapadkowy gwarantuje pewne i bezawaryjne rozłączanie, minimalizując ryzyko zwarć podczas konserwacji.

Zgodność z Normami

Rozłącznik PCF 8 1p+N spełnia wymogi normy PN-EN 60898-1 dotyczącej wyłączników nadprądowych oraz PN-EN 60947-3 dotyczącej łączników niskonapięciowych. Posiada deklarację zgodności CE i dopuszczenie do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Rozłącznik bezpiecznikowy PCF 8 1p+N znajduje zastosowanie w instalacjach elektrycznych wymagających indywidualnego zabezpieczenia i odłączania obwodów jednofazowych z neutralnym.

• Zabezpieczanie obwodów oświetleniowych w mieszkaniach, biurach i obiektach użyteczności publicznej.
• Odłączanie gniazd wtykowych w pomieszczeniach suchych i wilgotnych (zgodnie z wymaganiami normy PN-EN).
• Stosowanie w rozdzielnicach budynkowych jako element systemu zarządzania obwodami.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż rozłącznika PCF 8 1p+N należy przeprowadzić zgodnie z zasadami instalacji elektrycznych przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie DIN 35 mm w pozycji pionowej, z zachowaniem odpowiedniego odstępu od innych elementów rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Po montażu należy przeprowadzić test działania – kilkakrotne załączanie i rozłączanie w celu weryfikacji poprawności funkcjonowania. Nie przekraczać prądu znamionowego 8A oraz stosować odpowiednie przewody o właściwym przekroju.

FAQ

• Czy rozłącznik PCF 8 1p+N posiada zabezpieczenie nadprądowe? Nie – jest to rozłącznik bezpiecznikowy, który współpracuje z zewnętrznymi wkładkami topikowymi dobieranymi do wymagań instalacji. Zapewnia jedynie mechaniczne odłączanie obwodu i neutralnego przewodu.
• Jaki jest maksymalny prąd znamionowy rozłącznika? Maksymalny prąd znamionowy wynosi 8A. Dla wyższego obciążenia należy zastosować odpowiedni rozłącznik o wyższej wartości.
• Czy rozłącznik można montować w obwodach trójfazowych? Nie – PCF 8 1p+N przeznaczony jest wyłącznie do obwodów jednofazowych z neutralnym (1p+N). Do obwodów trójfazowych należy stosować rozłączniki o odpowiedniej konstrukcji.
