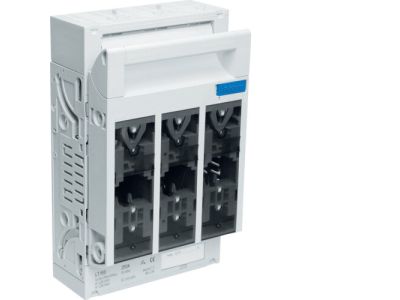

Rozłącznik bezpiecznikowy NH1 3P 250A 690VAC płyta zasilanie/odpływ śruba M10, LT | LT150 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH1 3P 250A marki HAGER, o numerze katalogowym LT150, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do bezpiecznego rozłączania obwodów pod obciążeniem oraz ochrony instalacji przed skutkami zwarć i przeciążeń. Urządzenie przystosowane jest do pracy z wkładkami bezpiecznikowymi o rozmiarze NH1, co pozwala na obsługę prądów znamionowych do 250 A przy napięciu znamionowym łączeniowym wynoszącym 690 V AC.

• Wysoka zdolność łączeniowa: Przystosowanie do napięcia 690V AC sprawia, że aparat idealnie sprawdza się w wymagających instalacjach przemysłowych.
• Solidne przyłącza: Zastosowanie zacisków śrubowych M10 gwarantuje pewny styk elektryczny oraz minimalizację rezystancji przejścia, co jest kluczowe przy prądach rzędu 250A.
• Trójbiegunowa konstrukcja: Jednoczesne rozłączanie trzech faz zapewnia pełne bezpieczeństwo obsługi i serwisowania podłączonych maszyn.
• Bezpieczeństwo eksploatacji: Obudowa wykonana z materiałów odpornych na wysokie temperatury oraz łuk elektryczny podnosi standardy bezpieczeństwa w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Rozłącznik LT150 spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego manewrowania prądami roboczymi oraz wytrzymałość na prądy zwarciowe przy zastosowaniu odpowiednich wkładek topikowych. Posiada certyfikację CE, co dopuszcza go do użytku w profesjonalnych instalacjach na terenie całej Unii Europejskiej.

Zastosowanie

Rozłącznik NH1 250A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowany do montażu na płycie montażowej w głównych rozdzielnicach niskiego napięcia (nN). Idealnie sprawdza się jako:

• Zabezpieczenie główne linii zasilających w zakładach produkcyjnych.
• Ochrona odpływów dużej mocy w centrach danych i obiektach użyteczności publicznej.
• Element systemów sterowania silnikami o dużym poborze prądu.
• Zabezpieczenie transformatorów oraz baterii kondensatorów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik LT150 przeznaczony jest do montażu na płaskiej płycie montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Śruby M10 należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby uniknąć przegrzewania się styków.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od innych aparatów oraz metalowych części obudowy rozdzielnicy.
• Dobór wkładek: Należy stosować wyłącznie atestowane wkładki bezpiecznikowe rozmiaru NH1 o charakterystyce dopasowanej do chronionego odbiornika.
• Kierunek zasilania: Konstrukcja pozwala na elastyczne podejście zasilaniem i odpływem, jednak zaleca się zachowanie spójności w całej rozdzielnicy.

FAQ

• Czy rozłącznik LT150 posiada wkładki bezpiecznikowe w zestawie? Nie, wkładki topikowe NH1 należy dokupić osobno, dobierając ich prąd znamionowy oraz charakterystykę (np. gG lub aM) do konkretnego zastosowania.
• Jaki jest stopień ochrony tego urządzenia? Standardowo rozłączniki tego typu montowane są wewnątrz obudów rozdzielczych, które zapewniają wymagany stopień ochrony IP dla danego środowiska pracy.
• Czy można go montować na szynie DIN? Model LT150 jest dedykowany do montażu na płycie montażowej za pomocą śrub, co zapewnia stabilność przy dużych przekrojach kabli zasilających.
