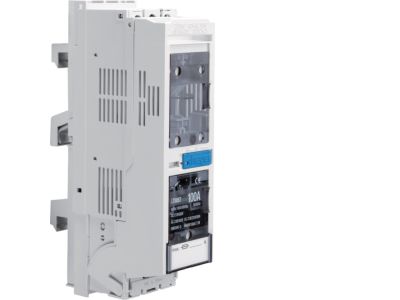

Rozłącznik bezpiecznikowy NH000 3P 100A 690VAC szyny 60mm odpływ górny zaciski 50mm2, LT | LT0057 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH000 marki HAGER, o numerze katalogowym LT0057, to zaawansowane rozwiązanie przeznaczone do ochrony i rozłączania obwodów elektrycznych w profesjonalnych instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na bezpieczną pracę w wymagających układach rozdzielczych. Przystosowany do pracy przy napięciu znamionowym izolacji do 690 V AC, rozłącznik ten gwarantuje wysoką wytrzymałość dielektryczną i niezawodność w trudnych warunkach przemysłowych.

• Konstrukcja 3-biegunowa: Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe dla bezpieczeństwa obsługi systemów trójfazowych.
• System szynowy 60mm: Produkt został zaprojektowany do bezpośredniego montażu na systemie szyn zbiorczych o rozstawie 60 mm, co znacząco optymalizuje przestrzeń wewnątrz rozdzielnicy.
• Zaciski ramowe 50mm2: Wyposażenie w zaciski o przekroju do 50 mm² pozwala na stabilne i pewne przyłączenie przewodów o dużych przekrojach, minimalizując rezystancję styku i ryzyko przegrzania.
• Odpływ górny: Specyficzna konfiguracja z odpływem u góry ułatwia prowadzenie oprzewodowania w specyficznych układach szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Rozłącznik spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i elektroinstalatorzy mają pewność, że urządzenie zachowa swoje parametry znamionowe nawet podczas długotrwałej eksploatacji pod pełnym obciążeniem.

Zastosowanie

Rozłącznik LT0057 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie przemysłowym oraz komercyjnym. Jest idealnym komponentem do:

• Głównych tablic rozdzielczych w zakładach produkcyjnych.
• Zabezpieczania linii zasilających w centrach danych i obiektach infrastrukturalnych.
• Układów sterowania silnikami, gdzie wymagane jest pewne odcięcie zasilania na czas konserwacji.
• Zabezpieczania baterii kondensatorów oraz układów kompensacji mocy biernej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż na szynach: Przed zatrzaśnięciem rozłącznika na szynach 60 mm należy upewnić się, że szyny są czyste i wolne od tlenków.
• Moment dokręcania: Przewody w zaciskach 50 mm² powinny być dokręcone z odpowiednim momentem obrotowym (zgodnie z dokumentacją techniczną producenta), aby zapobiec luzowaniu się styków pod wpływem drgań i zmian temperatury.
• Bezpieczeństwo: Wymiana wkładek bezpiecznikowych NH000 powinna odbywać się wyłącznie przy użyciu atestowanych uchwytów izolacyjnych lub poprzez zintegrowaną pokrywę rozłącznika, zachowując wszelkie procedury BHP.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne pomiędzy sąsiednimi aparatami w rozdzielnicy.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki topikowe rozmiaru NH000 należy dokupić osobno, dobierając ich charakterystykę do chronionego odbiornika.
• Czy możliwa jest zmiana kierunku odpływu? Model LT0057 jest dedykowany do odpływu górnego. W przypadku zapotrzebowania na odpływ dolny należy wybrać odpowiedni wariant katalogowy.
• Jaki jest stopień ochrony urządzenia? Rozłącznik zapewnia stopień ochrony IP20 od strony czołowej po zamontowaniu w rozdzielnicy, co chroni przed przypadkowym dotknięciem części pod napięciem.
