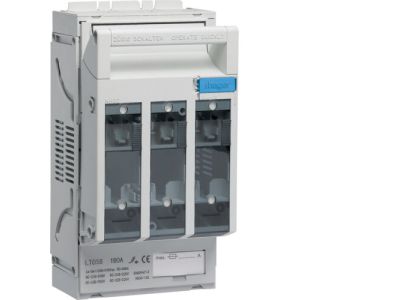

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC szyny 60mm odpływ zaciski klatkowe 95mm2, LT | LT056 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH00 3P 160A marki HAGER, o numerze katalogowym LT056, to zaawansowane rozwiązanie w zakresie aparatury łączeniowej, zaprojektowane do skutecznej ochrony instalacji przed skutkami zwarć i przeciążeń. Urządzenie przystosowane jest do pracy w sieciach o napięciu znamionowym do 690V AC, co czyni je niezwykle uniwersalnym komponentem w rozdzielnicach przemysłowych. Prąd znamionowy wynoszący 160A pozwala na obsługę obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy zachowaniu najwyższych standardów bezpieczeństwa.

• Montaż na system szynowy: Konstrukcja zoptymalizowana pod rozstaw szyn 60mm umożliwia szybką i pewną integrację z nowoczesnymi systemami dystrybucji energii.
• Zaciski klatkowe: Zastosowanie zacisków klatkowych o przekroju do 95 mm² gwarantuje trwałe i stabilne połączenie przewodów, minimalizując rezystancję styku oraz ryzyko przegrzania punktów przyłączeniowych.
• Trójbiegunowa konstrukcja: Pełne rozłączanie trzech faz jednocześnie zapewnia bezpieczeństwo personelu podczas prac serwisowych.
• Wysoka wytrzymałość: Obudowa wykonana z materiałów odpornych na wysokie temperatury i łuk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego manewrowania prądami roboczymi oraz wytrzymałość na prądy zwarciowe przy zastosowaniu odpowiednich wkładek bezpiecznikowych NH00. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na wymagającym rynku europejskim.

Zastosowanie

Rozłącznik LT056 znajduje szerokie zastosowanie w sektorze elektroenergetycznym i przemysłowym. Jest idealnym rozwiązaniem do:

• Głównych tablic rozdzielczych w obiektach komercyjnych i przemysłowych.
• Zabezpieczania linii zasilających maszyny i urządzenia o dużym poborze mocy.
• Systemów rozdziału energii opartych na mostach szynowych o rozstawie 60mm.
• Układów sterowania i automatyki, gdzie wymagana jest pewna ochrona przed skutkami awarii elektrycznych.

Wskazówki Montażowe

Podczas instalacji rozłącznika NH00 należy zwrócić szczególną uwagę na parametry mechaniczne i elektryczne. Montaż na szynach zbiorczych 60mm powinien odbywać się przy użyciu dedykowanych elementów mocujących, zapewniając odpowiedni docisk do powierzchni szyn. Przewody o przekroju do 95 mm² należy wprowadzić do zacisków klatkowych i dokręcić z momentem zalecanym przez producenta, co zapobiega luzowaniu się połączeń pod wpływem drgań lub cykli termicznych. Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe wielkości NH00 są prawidłowo osadzone, a pokrywa rozłącznika jest całkowicie domknięta.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki bezpiecznikowe NH00 należy dokupić osobno, dobierając ich charakterystykę do chronionego odbiornika.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Urządzenie wyposażone jest w zaciski klatkowe obsługujące przewody o przekroju znamionowym do 95 mm².
• Czy można go montować na standardowej szynie DIN? Ten konkretny model (LT056) jest dedykowany do montażu na systemie szyn zbiorczych o rozstawie 60mm, a nie na szynie TH35.
