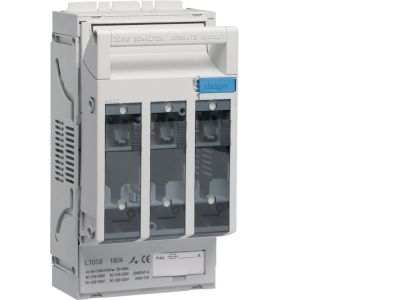

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC szyny 40mm odpływ śruba M8, LT | LT053 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH00 LT053 w wykonaniu 3-biegunowym to komponent przeznaczony do zabezpieczania obwodów elektrycznych przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 160 A i napięciu 690 V AC sprawdza się w wymagających instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo. Konstrukcja przystosowana do montażu na szynach nośnych o rozstawie 40 mm oraz odpływ śrubą M8 ułatwia podłączenie przewodów o dużych przekrojach. Symbol katalogowy: LT053.

• Prąd znamionowy 160 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację.
• Konstrukcja 3-biegunowa (3P): pozwala na jednoczesne odłączanie wszystkich faz, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Przystosowanie do wkładek NH00: zapewnia kompatybilność z powszechnie dostępnymi bezpiecznikami tej wielkości, co upraszcza dobór i wymianę.
• Odpływ śrubą M8 i montaż na szynach 40 mm: ułatwia szybki i pewny montaż w rozdzielnicach przemysłowych oraz podłączenie przewodów o dużym przekroju.

Zgodność z Normami

Rozłącznik bezpiecznikowy LT053 spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Jego konstrukcja i parametry są zgodne z ogólnie przyjętymi standardami dla aparatury rozłącznikowej, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik bezpiecznikowy LT053 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączanie obciążenia oraz ochrona przed skutkami zwarć i przeciążeń. Sprawdza się w następujących scenariuszach:

• Jako główne zabezpieczenie zasilania w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• W obwodach odbiorników o dużym poborze prądu, takich jak silniki, piece przemysłowe czy transformatory.
• Do selektywnego wyłączania poszczególnych ciągów technologicznych w systemach automatyki i sterowania.
• W aplikacjach wymagających szybkiej i pewnej wymiany wkładek bezpiecznikowych bez konieczności demontażu całego rozłącznika.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego LT053 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub na szynach nośnych o rozstawie 40 mm, zgodnie z dokumentacją producenta. Momenty dokręcania śrub zacisków oraz połączeń szyn należy stosować zgodnie z instrukcją. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 160 A oraz parametrów instalacji. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie mechanizmu otwierania/zamykania.

FAQ

• Jaki prąd znamionowy ma rozłącznik LT053? Prąd znamionowy wynosi 160 A, co pozwala na bezpieczne obciążenie w instalacjach przemysłowych.
• Czy rozłącznik można zamontować na standardowej szynie DIN? Produkt przeznaczony jest do montażu na szynach nośnych o rozstawie 40 mm (np. szyna TH35). Należy upewnić się, że system montażowy jest zgodny.
• Czy do tego modelu pasują bezpieczniki NH00? Tak, rozłącznik jest przystosowany do wkładek bezpiecznikowych wielkości NH00, które są powszechnie dostępne i łatwe w wymianie.
