Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC płyta/szyny TS35 zaciski śruba M8, LT | LT052 Hager

Opis i Kluczowe Cechy

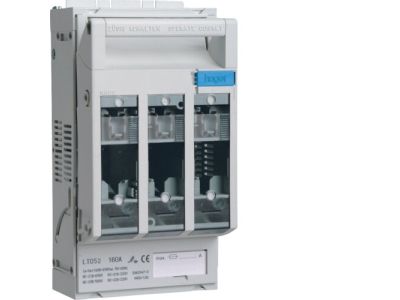

Rozłącznik bezpiecznikowy NH00 marki HAGER, o oznaczeniu katalogowym LT052, to zaawansowany aparat łączeniowy zaprojektowany do pracy w trójfazowych układach zasilania (3P). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A, co pozwala na bezpieczną dystrybucję energii w wymagających instalacjach przemysłowych i komercyjnych. Przystosowany do pracy przy napięciu znamionowym izolacji do 690V AC, aparat ten stanowi fundament ochrony przed skutkami zwarć i przeciążeń. Konstrukcja urządzenia umożliwia montaż zarówno na płycie montażowej, jak i na standardowej szynie DIN (TS35), co znacząco zwiększa elastyczność projektową. Wyposażenie w zaciski śrubowe M8 gwarantuje pewne i trwałe połączenie przewodów, minimalizując rezystancję styku oraz ryzyko przegrzania punktów przyłączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów bezpiecznikowych. Dzięki certyfikacji CE, instalatorzy mają pewność, że urządzenie przeszło rygorystyczne testy wytrzymałości elektrycznej i mechanicznej, zapewniając bezpieczną przerwę izolacyjną w obwodzie podczas prac serwisowych.

Zastosowanie

Rozłącznik LT052 znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest idealnym rozwiązaniem do głównych tablic rozdzielczych, szaf sterowniczych oraz złączy kablowych. Dzięki możliwości współpracy z wkładkami bezpiecznikowymi typu NH00, aparat ten skutecznie chroni linie zasilające, silniki o dużej mocy oraz transformatory przed niszczącym działaniem prądów zwarciowych. Jest to kluczowy element w systemach automatyki budynkowej i przemysłowej, gdzie niezawodność zasilania jest priorytetem.

Wskazówki Montażowe

Podczas instalacji rozłącznika HAGER LT052 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie można zamontować na szynie TS35 za pomocą dedykowanych adapterów lub bezpośrednio na płycie montażowej przy użyciu śrub.
• Przyłącza elektryczne: Zaciski śrubowe M8 wymagają zastosowania odpowiedniego momentu dokręcania, aby zapewnić optymalny styk elektryczny. Zaleca się użycie klucza dynamometrycznego.
• Bezpieczeństwo: Wymiana wkładek bezpiecznikowych powinna odbywać się wyłącznie przy użyciu odpowiedniego sprzętu ochronnego, mimo że konstrukcja rozłącznika zapewnia wysoki stopień ochrony przed dotykiem części pod napięciem.
• Przestrzeń: Należy zachować odpowiednie odstępy izolacyjne oraz zapewnić swobodną cyrkulację powietrza wewnątrz rozdzielnicy w celu odprowadzania ciepła generowanego podczas pracy pod obciążeniem.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki bezpiecznikowe NH00 należy dokupić osobno, dobierając ich charakterystykę do chronionego odbiornika.
• Jaki jest maksymalny przekrój przewodu dla zacisku M8? Zacisk śrubowy M8 pozwala na podłączenie końcówek oczkowych lub szyn miedzianych o szerokości dostosowanej do wymiarów zacisku, co zazwyczaj odpowiada przekrojom do 95 mm².
• Czy urządzenie można montować w pionie i poziomie? Tak, konstrukcja aparatu pozwala na pracę w obu orientacjach, pod warunkiem zachowania parametrów znamionowych i odpowiedniego chłodzenia.
