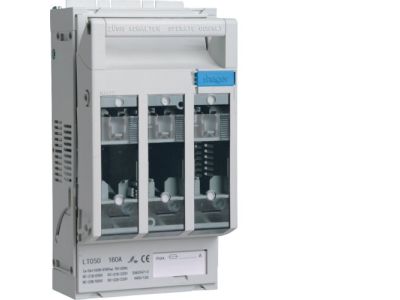

Rozłącznik bezpiecznikowy NH00 3P 160A 690VAC płyta/szyny TS35 zaciski klatkowe 95mm2, LT | LT050 Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NH00 marki HAGER, o numerze katalogowym LT050, to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w trójfazowych układach elektroenergetycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A, co pozwala na bezpieczną obsługę obciążeń w instalacjach przemysłowych i komercyjnych przy napięciu znamionowym do 690V AC. Kluczowym elementem konstrukcyjnym są zaciski klatkowe o pojemności do 95 mm², które gwarantują pewny styk elektryczny i minimalizują rezystancję przejścia, co bezpośrednio przekłada się na ograniczenie strat cieplnych. Aparat został przystosowany do montażu zarówno na płycie montażowej, jak i na standardowej szynie TS35, co czyni go niezwykle uniwersalnym rozwiązaniem w prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki wysokiej jakości wykonania przez firmę HAGER, urządzenie zapewnia stopień ochrony zgodny ze specyfikacją techniczną dla wielkości NH00, co gwarantuje bezpieczną obsługę przez wykwalifikowany personel oraz długowieczność komponentów wewnętrznych nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie

Rozłącznik LT050 znajduje szerokie zastosowanie w sektorze elektroenergetycznym jako główne zabezpieczenie przed skutkami zwarć i przeciążeń. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających w rozdzielnicach głównych, sterownicach maszynowych oraz w układach kompensacji mocy biernej. Dzięki możliwości pracy przy napięciu 690V AC, aparat ten doskonale sprawdza się w wymagających aplikacjach przemysłowych, gdzie stabilność zasilania i szybkość reakcji na awarię są priorytetem dla zachowania ciągłości procesów technologicznych.

Wskazówki Montażowe

Podczas instalacji rozłącznika NH00 160A należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków klatkowych. Przekrój przyłączeniowy wynoszący 95 mm² wymaga zastosowania odpowiedniego momentu obrotowego, aby zapobiec luzowaniu się przewodów pod wpływem drgań lub cykli termicznych. Urządzenie oferuje elastyczność montażu: można je zatrzasnąć na szynie DIN (TS35) lub przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów oraz zapewnić swobodną cyrkulację powietrza wewnątrz obudowy, co jest kluczowe przy pracy z prądami rzędu 160A.

FAQ

• Czy rozłącznik jest dostarczany z wkładkami bezpiecznikowymi? Nie, wkładki topikowe rozmiaru NH00 należy dokupić osobno, dobierając ich charakterystykę do chronionego odbiornika.
• Jaki jest maksymalny przekrój przewodu? Zaciski klatkowe urządzenia pozwalają na montaż przewodów o przekroju znamionowym do 95 mm².
• Czy aparat można montować w pionie i poziomie? Tak, konstrukcja rozłącznika HAGER LT050 pozwala na montaż w obu orientacjach, pod warunkiem zachowania parametrów eksploatacyjnych określonych przez producenta.
