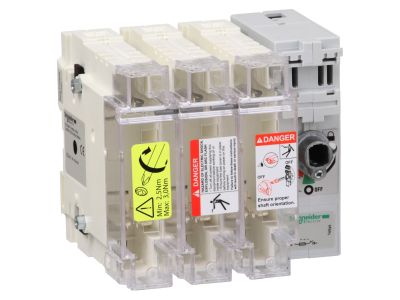

Rozłącznik bezpiecznikowy NFC 22x58 100A 3P | GS2J3 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy NFC 22x58 100A 3P Schneider Electricder Electric z serii TeSys GS o symbolu GS2J3 przeznaczony jest do bezpiecznego odłączania i zabezpieczania obwodów prądu przemiennego i stałego. Prąd znamionowy łączeniowy (Ie) wynosi 100 A w kategorii AC-23A przy napięciu 400 V, co pozwala na niezawodną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie posiada 3 bieguny i jest przystosowane do wkładek topikowych typu NFC o wymiarach 22x58 mm.

• Prąd znamionowy łączeniowy Ie = 100 A (AC-23A, 400 V): Gwarantuje bezpieczne rozłączanie obwodów o dużym obciążeniu, minimalizując ryzyko zwarć i przeciążeń.
• Trzy bieguny (3P) + 3 styki normalnie otwarte (3 NO): Umożliwia równoczesne odłączanie wszystkich faz oraz zapewnia czytelną sygnalizację stanu rozłącznika.
• Przystosowany do wkładek topikowych NFC 22x58 mm: Standardowy rozmiar wkładek ułatwia dobór i wymianę w istniejących instalacjach.
• Obsługa prądu stałego (DC) – 100 A przy 440 V (2 bieguny szeregowo): Rozszerza zakres zastosowań na obwody DC, np. w systemach fotowoltaicznych czy zasilaniu awaryjnym.
• Kategoria użytkowa AC-23A/B oraz DC-23A/B: Potwierdza zdolność do łączenia silników i innych obciążeń indukcyjnych przy pełnym napięciu sieci.

Zgodność z Normami

Rozłącznik bezpiecznikowy Schneider Electricder GS2J3 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze łączeniowej w instalacjach niskiego napięcia, co gwarantuje bezpieczeństwo użytkowania i niezawodność w długotrwałej eksploatacji.

Zastosowanie

Rozłącznik bezpiecznikowy GS2J3 znajduje zastosowanie w rozdzielnicach przemysłowych, szafach sterowniczych oraz instalacjach budynkowych, gdzie wymagane jest niezawodne odłączanie i zabezpieczanie obwodów zarówno AC, jak i DC. Dzięki wysokiemu prądowi znamionowemu i kategorii AC-23A idealnie sprawdza się w następujących scenariuszach:

• Ochrona i rozłączanie silników elektrycznych oraz innych urządzeń indukcyjnych w instalacjach przemysłowych.
• Zabezpieczanie obwodów dystrybucyjnych w rozdzielnicach głównych i podrozdzielnicach (wymagana wkładka topikowa NFC 22x58 mm).
• Odłączanie obwodów prądu stałego – np. w systemach fotowoltaicznych, magazynach energii czy zasilaczach buforowych (przy 2 biegunach szeregowo).
• Jako główny rozłącznik bezpiecznikowy w maszynach i urządzeniach sterowanych przez PLC lub styczniki.

Wskazówki Montażowe

Montaż rozłącznika GS2J3 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego (100 A) oraz warunków środowiskowych. Moment dokręcania śrub zacisków stosuj zgodnie z instrukcją dołączoną do produktu – zapewni to trwałe i niskorezystancyjne połączenie elektryczne.

FAQ

• Czy rozłącznik posiada podświetlenie (LED) sygnalizujące stan? W dostarczonych danych nie zawarto informacji o podświetleniu. Urządzenie oferuje jedynie styki pomocnicze 3 NO, które można wykorzystać do zewnętrznej sygnalizacji (np. lampka kontrolna).
• Jaki stopień ochrony (IP) ma ten rozłącznik? Producent nie podał w danych stopnia ochrony dla modelu GS2J3. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem IP20, co zapewnia ochronę przed dotykiem palcem. W przypadku montażu w warunkach wilgotnych lub zapylonych należy stosować dodatkową obudowę.
• Czy nadaje się do pracy w obwodach prądu stałego (DC)? Tak. Urządzenie posiada znamionowy prąd łączeniowy 100 A przy 440 V DC dla dwóch biegunów połączonych szeregowo na fazę (kategoria DC-23A/B). Należy uwzględnić odpowiednie połączenie biegunów zgodnie z dokumentacją.
