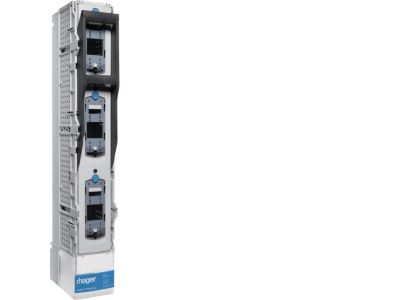

Rozłącznik bezpiecznikowy listwowy NH3 3P 630A 690VAC szyny 185mm zaciski śrubowe M12, LV | LVSG3CPX Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy NH3 marki Hager, o numerze katalogowym LVSG3CPX, to profesjonalne urządzenie elektroinstalacyjne zaprojektowane do skutecznej ochrony obwodów niskiego napięcia przed niszczącymi skutkami zwarć oraz przeciążeń. Aparat charakteryzuje się prądem znamionowym wynoszącym 630 A, co pozwala na stabilne i bezpieczne zarządzanie energią w obciążonych układach przemysłowych. Urządzenie zostało przystosowane do pracy w sieciach o napięciu znamionowym 690 V AC, co czyni je wszechstronnym rozwiązaniem w energetyce zawodowej. Konstrukcja 3-biegunowa (3P) zapewnia jednoczesne rozłączanie wszystkich faz, co jest kluczowe dla bezpieczeństwa personelu technicznego. System montażowy dedykowany jest dla szyn zbiorczych o rozstawie osiowym 185 mm, co pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach. Przyłącza elektryczne realizowane są poprzez solidne zaciski śrubowe M12, które gwarantują trwały styk o minimalnej rezystancji przejścia, zapobiegając nadmiernemu nagrzewaniu się punktów połączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozłącznik spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów bezpiecznikowych w instalacjach niskiego napięcia. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej i termicznej, aparat zapewnia długotrwałą eksploatację nawet w trudnych warunkach środowiskowych, typowych dla ciężkiego przemysłu.

Zastosowanie

Rozłącznik listwowy LVSG3CPX znajduje szerokie zastosowanie w sektorze B2B, w szczególności w:

• Głównych rozdzielnicach niskiego napięcia w zakładach produkcyjnych.
• Stacjach transformatorowych kontenerowych i wnętrzowych.
• Systemach dystrybucji mocy w budynkach użyteczności publicznej i centrach danych.
• Złączach kablowych o dużej mocy, gdzie wymagana jest niezawodna ochrona bezpiecznikowa typu NH3.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Aparat należy osadzić na systemie szyn o rozstawie 185 mm, upewniając się, że kontakt z szynami jest stabilny i czysty. Podczas podłączania przewodów za pomocą zacisków śrubowych M12, konieczne jest zastosowanie klucza dynamometrycznego, aby uzyskać moment dokręcania zgodny z zaleceniami producenta (typowo dla M12 jest to wartość zapewniająca optymalny docisk bez ryzyka zerwania gwintu). Należy również pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz stosowaniu wkładek bezpiecznikowych o rozmiarze NH3 o charakterystyce dopasowanej do chronionego odbiornika.

FAQ

• Jaki rozmiar wkładek bezpiecznikowych pasuje do tego rozłącznika? Urządzenie jest przystosowane do standardowych wkładek bezpiecznikowych rozmiaru NH3.
• Czy rozłącznik można montować na szynach o innym rozstawie niż 185 mm? Nie, ten konkretny model LVSG3CPX jest konstrukcyjnie dedykowany wyłącznie do systemów o rozstawie 185 mm.
• Jakie jest maksymalne napięcie pracy? Rozłącznik jest certyfikowany do pracy przy napięciu znamionowym łączeniowym do 690 V AC.
• Czy zaciski śrubowe M12 są częścią zestawu? Tak, aparat jest wyposażony w zintegrowane zaciski śrubowe M12 gotowe do podłączenia końcówek kablowych.
