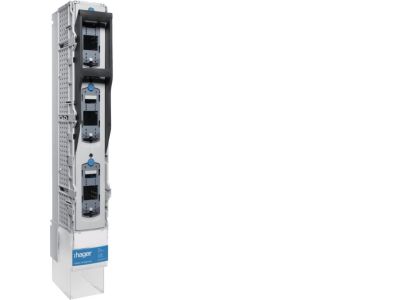

Rozłącznik bezpiecznikowy listwowy NH2 3P 400A 690VAC szyny 185mm zaciski śrubowe M12, LV | LVSG2CPX Hager

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy HAGER LVSG2CPX to profesjonalne rozwiązanie z zakresu aparatury łączeniowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w sieciach niskiego napięcia. Urządzenie jest dedykowane do współpracy z wkładkami bezpiecznikowymi o wielkości gabarytowej NH2, co pozwala na skuteczne zabezpieczenie obwodów przed skutkami zwarć oraz przeciążeń przy prądzie znamionowym wynoszącym 400 A. Konstrukcja 3-biegunowa (3P) umożliwia jednoczesne rozłączanie wszystkich faz, co jest kluczowe dla bezpieczeństwa obsługi technicznej. Aparat przystosowany jest do pracy przy napięciu znamionowym łączeniowym do 690 V AC, co czyni go idealnym komponentem dla zaawansowanych systemów elektroenergetycznych. Wykorzystanie zacisków śrubowych z gwintem M12 gwarantuje pewne i trwałe połączenie przewodów o dużych przekrojach, minimalizując ryzyko przegrzania styków i zapewniając stabilną transmisję energii.

• Wielkość NH2: Standard przemysłowy pozwalający na stosowanie powszechnie dostępnych wkładek bezpiecznikowych.
• Prąd znamionowy 400 A: Wysoka obciążalność prądowa dedykowana do zasilania dużych odbiorników i rozdzielnic głównych.
• System szyn 185 mm: Pełna kompatybilność z nowoczesnymi systemami listwowymi o standardowym rozstawie osiowym.
• Zaciski M12: Solidne przyłącza śrubowe zapewniające optymalny moment dokręcania i niską rezystancję przejścia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów bezpiecznikowych. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje odpowiednie parametry izolacyjne oraz zdolność do bezpiecznego manewrowania pod obciążeniem w określonych kategoriach użytkowania. Stopień ochrony oraz wytrzymałość dielektryczna są dostosowane do rygorystycznych wymogów stawianych aparaturze instalowanej w przemysłowych rozdzielnicach niskiego napięcia.

Zastosowanie

Rozłącznik listwowy HAGER LVSG2CPX znajduje szerokie zastosowanie w sektorze B2B, w szczególności w budownictwie przemysłowym oraz infrastrukturze energetycznej. Jest kluczowym elementem w rozdzielnicach głównych, złączach kablowych oraz szafach sterowniczych o dużej mocy. Dzięki montażowi na szynach o rozstawie 185 mm, aparat ten jest często wybierany przez prefabrykatorów rozdzielnic do budowy kompaktowych i wydajnych systemów dystrybucji energii w zakładach produkcyjnych, centrach danych oraz obiektach użyteczności publicznej. Skutecznie chroni transformatory, linie zasilające oraz baterie kondensatorów.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na systemie szyn zbiorczych o rozstawie osiowym 185 mm. Podczas podłączania kabli zasilających do zacisków śrubowych M12, niezbędne jest użycie klucza dynamometrycznego w celu zastosowania odpowiedniego momentu dokręcania, co zapobiega luzowaniu się połączeń pod wpływem drgań i zmian temperatury. Należy zachować odpowiednie odstępy izolacyjne oraz upewnić się, że wkładki bezpiecznikowe NH2 są prawidłowo osadzone w gniazdach przed zamknięciem pokrywy rozłącznika. Regularna kontrola stanu styków oraz dokręcenia śrub jest zalecana w ramach okresowych przeglądów instalacji.

FAQ

• Czy rozłącznik LVSG2CPX współpracuje z wkładkami NH1? Nie, konstrukcja aparatu jest ściśle dopasowana do wielkości NH2. Użycie innych rozmiarów wkładek jest niemożliwe i niebezpieczne.
• Jaki jest rozstaw szyn montażowych dla tego modelu? Rozłącznik jest przeznaczony do montażu na szynach o standardowym rozstawie 185 mm.
• Czy urządzenie można rozłączać pod obciążeniem? Tak, zgodnie z normą IEC/EN 60947-3, rozłącznik jest przystosowany do manewrowania pod obciążeniem w ramach swoich parametrów znamionowych.
• Jakie przyłącza posiada ten model? Aparat wyposażony jest w solidne zaciski śrubowe M12, które umożliwiają montaż końcówek kablowych oczkowych.
