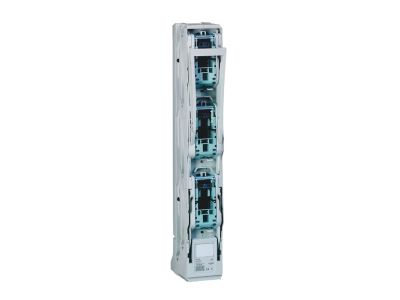

Rozłącznik bezpiecznikowy listwowy NH SPX3-V 3 630A | 605853 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy NH SPX3-V 3 630A (symbol 605853) to profesjonalne urządzenie przeznaczone do bezpiecznego rozłączania obwodów pod obciążeniem. Dzięki prądowi znamionowemu 630 A i kategorii użytkowania AC-23B zapewnia niezawodne odcinanie obwodów o wysokim poborze mocy, w tym silników i odbiorników indukcyjnych. Montowany na systemie szyn zbiorczych 185 mm (grubość 5 lub 10 mm) umożliwia elastyczną integrację w rozdzielnicach przemysłowych.

• Prąd znamionowy 630 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu – bez przegrzewania styków, nawet przy długotrwałym użytkowaniu.
• Kategoria użytkowania AC-23B: Przeznaczony do rozłączania obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi pod pełnym obciążeniem.
• Przezroczysta pokrywa z możliwością blokady kłódką: Umożliwia wzrokową kontrolę stanu wkładek bezpiecznikowych oraz zabezpieczenie przed przypadkowym załączeniem (funkcja lockout/tagout).
• Przyłącze śrubowe M12 (2 x 185 mm² – 240 mm²): Zaciski przystosowane do kabli z końcówkami oczkowymi, co zapewnia pewne i trwałe połączenie elektryczne.
• Wbudowane gniazda do montażu przekładników prądowych: Umożliwiają łatwą integrację pomiarów prądu bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Rozłącznik bezpiecznikowy SPX3-V spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Urządzenie posiada oznaczenie CE i jest zgodne z dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik NH SPX3-V 630A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie konieczne jest bezpieczne odłączanie obwodów pod obciążeniem oraz ochrona przed zwarciami za pomocą wkładek bezpiecznikowych NH (wkładki zamawiane oddzielnie). Jego solidna konstrukcja i duża wydajność prądowa czynią go idealnym rozwiązaniem dla:

• Rozłączania i zabezpieczania linii zasilających maszyny przemysłowe i urządzenia technologiczne.
• Ochrony obwodów silników i transformatorów w instalacjach o dużym prądzie rozruchowym.
• Zastosowań w systemach dystrybucji energii w zakładach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Punktów odłączeniowych w instalacjach fotowoltaicznych po stronie DC (po potwierdzeniu zgodności producenta z daną aplikacją).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub powyżej, zgodnie z zakresem instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się pionowo na systemie szyn zbiorczych 185 mm (grubość 5 lub 10 mm). Dokręcaj zaciski śrubowe momentem podanym w dokumentacji producenta – dla połączeń M12 stosuj moment 30–40 Nm (jeśli nie podano inaczej). Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych – zalecany zakres przekroju: 2 x 185 mm² – 240 mm² (kable z końcówkami oczkowymi). Pamiętaj o zastosowaniu wkładek bezpiecznikowych NH o odpowiedniej wielkości (wielkość 3) i parametrach dostosowanych do chronionego obwodu.

FAQ

• Czy rozłącznik umożliwia rozłączanie obwodów pod obciążeniem? Tak, urządzenie zostało zaprojektowane do rozłączania obwodów pod obciążeniem, co potwierdza kategoria użytkowania AC-23B oraz zgodność z IEC/EN 60947-3. Można nim bezpiecznie odłączać silniki, transformatory i inne odbiorniki indukcyjne.
• Czy pokrywę rozłącznika można zablokować w pozycji wyłączonej? Tak, przezroczysta pokrywa posiada możliwość blokady kłódką. Pozwala to na zabezpieczenie przed nieautoryzowanym załączeniem (funkcja lockout/tagout), co jest szczególnie ważne podczas prac konserwacyjnych.
• Jakie wkładki bezpiecznikowe są wymagane i czy są dołączone? Rozłącznik jest przystosowany do wkładek bezpiecznikowych NH wielkości 3. Wkładki nie wchodzą w skład zestawu – należy zamówić je osobno, dobierając prąd znamionowy i charakterystykę do chronionego obwodu.
