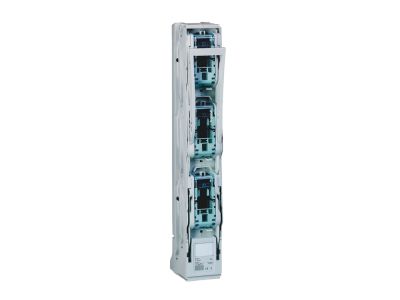

Rozłącznik bezpiecznikowy listwowy NH SPX3-V 1 2500A | 605851 Legrand

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy NH SPX3-V (nr katalogowy 605851) to profesjonalne urządzenie zaprojektowane do rozłączania obwodów pod obciążeniem, przystosowane do prądu znamionowego 250 A w kategorii użytkowania AC-23B. Przezroczysta pokrywa umożliwia szybką wizualną kontrolę stanu wkładki bezpiecznikowej, a blokada pokrywy kłódką podnosi bezpieczeństwo podczas prac serwisowych. Montowany na systemie szyn zbiorczych 185 mm, idealnie sprawdza się w rozdzielnicach głównych i przemysłowych.

• Prąd znamionowy 250 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania styków.
• Kategoria użytkowania AC-23B: gwarantuje zdolność rozłączania obwodów pod obciążeniem, co jest niezbędne przy odłączaniu silników, transformatorów i innych odbiorników indukcyjnych.
• Przezroczysta pokrywa: umożliwia bezkontaktową kontrolę stanu wkładki bezpiecznikowej, co skraca czas przeglądów i zwiększa wygodę eksploatacji.
• Blokada pokrywy kłódką: zabezpiecza przed przypadkowym dostępem do elementów pod napięciem podczas konserwacji, zwiększając bezpieczeństwo personelu.
• Zaciski śrubowe M12 (2 x 185–240 mm²): zapewniają pewne i niskooporowe przyłączenie grubych kabli, minimalizując straty mocy i spadki napięcia.
• Straty mocy wkładek 24 W na fazę: pozwalają precyzyjnie oszacować wydzielane ciepło i zaplanować odpowiednie chłodzenie w rozdzielnicy.

Zgodność z Normami

Rozłącznik jest zgodny z normą IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Rozłącznik bezpiecznikowy NH SPX3-V znajduje zastosowanie w rozdzielnicach głównych i przemysłowych jako element zabezpieczający i odłączający obwody dużej mocy.

• Rozłączanie obwodów zasilających pod obciążeniem – zgodnie z kategorią AC-23B.
• Tworzenie punktów odłączenia w sieciach zasilających silniki, transformatory i inne urządzenia indukcyjne.
• Zabezpieczanie linii kablowych i szyn zbiorczych wkładkami bezpiecznikowymi NH – wkładki zamawiane oddzielnie.
• Montaż w rozdzielnicach głównych budynków przemysłowych, komercyjnych oraz w stacjach transformatorowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na systemie szyn zbiorczych 185 mm (grubość 5 lub 10 mm) w pozycji pionowej. Zaciski śrubowe M12 dokręcać momentem zalecanym przez producenta (dostępne w dokumentacji technicznej). Przekrój przewodów dobrać do prądu znamionowego 250 A i wymogów normy. Przy montażu przekładników prądowych wykorzystać dedykowane gniazda wewnątrz aparatu.

FAQ

• Czy do rozłącznika można stosować wkładki bezpiecznikowe dowolnego producenta? Wkładki muszą odpowiadać wielkości NH1, prąd znamionowy należy dobrać do charakterystyki obwodu. Wkładki bezpiecznikowe nie są dołączone do rozłącznika – zamawiane oddzielnie.
• Jak sprawdzić stan wkładki bez otwierania pokrywy? Dzięki przezroczystej pokrywie można wzrokowo ocenić integralność wkładki (np. stopienie wskaźnika) bez konieczności demontażu.
• Czy rozłącznik umożliwia montaż przekładników prądowych? Tak, w wewnętrznych gniazdach można zamontować przekładniki prądowe – ułatwia to pomiar prądu w obwodzie bez dodatkowych elementów zewnętrznych.
