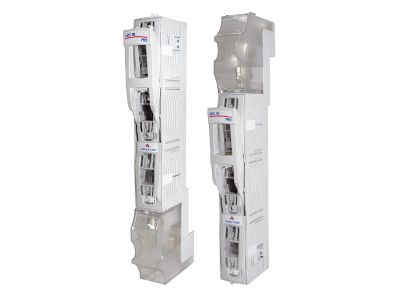

Rozłącznik bezpiecznikowy listwowy 160A, zaciski mostkowe (S) 4-70mm2 i śrubowe M8, ARS 00/100 mm | 63-811628-011 Apator

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy listwowy ARS 00/100 mm marki APATOR to zaawansowane urządzenie elektroenergetyczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A, co pozwala na bezpieczną obsługę obciążeń w trójfazowych obwodach prądu przemiennego. Kluczowym atutem tego modelu jest uniwersalność przyłączy: zastosowano w nim zaciski mostkowe (S) obsługujące przewody o przekroju od 4 mm² do 70 mm² oraz klasyczne zaciski śrubowe typu M8, co umożliwia elastyczne dopasowanie do specyfiki instalacji i rodzaju stosowanych kabli.

• Wysoka zdolność łączeniowa: Przystosowany do pracy w wymagających warunkach przemysłowych, zapewniając skuteczną izolację i ochronę.
• Konstrukcja listwowa: Rozstaw szyn wynoszący 100 mm pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach niskiego napięcia.
• Bezpieczeństwo obsługi: Ergonomiczna budowa umożliwia pewne operowanie aparatem nawet w trudnych warunkach eksploatacyjnych.
• Trwałość: Wykonany z materiałów odpornych na wysokie temperatury i wyładowania łukowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz krajowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Rozłącznik spełnia wymagania norm:

• PN-EN 60947-1: Określająca wymagania ogólne dla aparatury niskonapięciowej.
• PN-EN 60947-3: Dotycząca rozłączników, odłączników oraz zestawów łączników z bezpiecznikami.
• IEC 60947-1 oraz IEC 60947-3: Międzynarodowe standardy potwierdzające globalną jakość wykonania i parametry techniczne urządzenia.

Zastosowanie

Rozłączniki serii ARS znajdują szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Są idealnym rozwiązaniem do:

• Rozdziału energii elektrycznej w sieciach niskiego napięcia.
• Zabezpieczania obwodów przed skutkami zwarć i przeciążeń przy użyciu wkładek bezpiecznikowych.
• Montażu w nowoczesnych złączach kablowych oraz szafach sterowniczych.
• Zastosowań w stacjach transformatorowych jako element odpływowy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów pracy urządzenia. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: W przypadku zacisków śrubowych M8 należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Przygotowanie przewodów: Przewody o przekroju od 4 mm² do 70 mm² montowane w zaciskach mostkowych powinny być odpowiednio odizolowane i, w przypadku linek, zakończone tulejkami (jeśli wymaga tego specyfika zacisku).
• Rozstaw szyn: Urządzenie jest dedykowane do montażu na systemie szyn zbiorczych o rozstawie 100 mm.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowany personel przy wyłączonym napięciu.

FAQ

• Czy rozłącznik ARS 00/100 mm współpracuje z wkładkami bezpiecznikowymi NH00? Tak, konstrukcja jest przystosowana do standardowych wkładek bezpiecznikowych o rozmiarze 00.
• Jakie są główne zalety zacisków mostkowych (S)? Pozwalają one na szybki i pewny montaż przewodów o szerokim zakresie przekrojów (4-70 mm²) bez konieczności stosowania końcówek oczkowych.
• Czy urządzenie można montować w pionie i poziomie? Rozłączniki listwowe ARS są optymalizowane pod kątem montażu pionowego na szynach zbiorczych, co jest standardem w rozdzielnicach listwowych.
